Комплексы предназначены для коммерческого учета газов или неагрессивных жидкостей проходящих по одному, двум или трем трубопроводам
КОМПЛЕКСЫ   ИЗМЕРИТЕЛЬНО-УПРАВЛЯЮЩИЕ   "ФЛОУТЭК-ТМ"


Комплексы измерительно-управляющие "ФЛОУТЭК-ТМ" Комплексы измерительно-управляющие "ФЛОУТЭК-ТМ" (с автономным питанием)

   Комплексы коммерческого учета газов или неагрессивных жидкостей проходящих по одному, двум или трем трубопроводам ...

   Комплексы коммерческого учета газов или газоконденсата, для объектов удаленных от промышленной сети электропитания (с автономным питанием) ...


Комплекс измерительный на базе преобразователя-вычислителя "ПМ-3B" Комплекс измерительно-управляющий
"ФЛОУТЭК-ТМ-3-4"

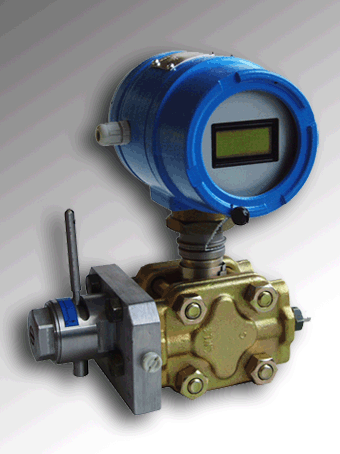

    Преобразователь ПМ-3В для применения в составе расходо -
мерных устройств учета, в т.ч. коммерческого учета газов или жидкостей ...

    Комплекс коммерческого учета газов с помощью ротационного, турбин -
ного или газового счетчика ...


Комплекс автономного электропитания на основе
газодинамического электрогенератора ГП-1

    Комплекс автономного электропитания на основе газодинамического электрогенератора ГП-1 предназначен для оснащения узлов учета газа при отсутствии центрального электроснабжения . . .

(108 kb)

Форма заказной спецификации комплексов "ФЛОУТЭК-ТМ"

(848 kb)

Протокол испытаний программного обеспечения автоматических вычислителей расхода газа. (Установленных на приграничных ГИС)

(582 kb)

Акт приемочных испытаний комплексов измерительных "ФЛОУТЭК-ТМ" на базе вычислителя ВР-2.

Новый подход к расширению диапазонов измерения . . .

    При использовании вычислительных комплексов с большими диапазонами соотношения минимального и максимального расхода превышающего 1:10, как правило, основным техническим решением является автоматическое переключение "замерных ниток" в зависимости от объема газа, проходящих по каждой из них. При этом, особых технических сложностей в организации самого процесса переключения "ниток" не имеется.
    Для переключения "ниток" применяются специальные эластичные отсекающие клапаны, позволяющие обеспечивать плавную подачу газа в резервные "нитки". Основной проблемой при решении данной задачи явилась необходимость исключения доработки версий внутреннего программного обеспечения вычислителей, т.е. недопущение применения нестандартных версий (например, не соответствующие требованиям Приказу № 618) для объектов покупателей газа.
    Эта задача была успешно реализована совместно с нашим партнером - ООО "ТЭС" при реконструкции узла

учета газа на киевском заводе им. Артема и ПАО «Бахчисарайский комбинат «Стройиндустрия».
    В 1-ом случае решён вопрос диапазона расхода 1:800, а во 2-ом случае - 1:8000.
    Для этого был применен дополнительный контоллер, который постоянно опрашивает вычислители и в зависимости от значений расхода управляет открытием/закрытием отсекающих клапанов замерных ниток.
    Таким образом, в момент переключения кранов в вычислителях фиксируется вмешательство и исключается необходимость начисления дополнительных объемов газа по неизмеряемым ниткам для случаев когда значение разности давления ниже "отсечки" или расход газа меньше Qmin в соответствии с Приказом № 618. Этот же подход применим и для объектов поставщиков газа.
    Описанные выше варианты реализованы на базе трехканального вычислителя "ФЛОУТЭК-ТМ" с двумя нитками на диафрагме и одной ниткой со счетчиком газа.
