( полные характеристики находятся в паспорте на устройство )
1. Комплекс контроля уровня жидкости ФЛОУТЭК-ТМ-У является индикатором уровня жидкости и предназначен для
определения уровня жидкости в емкости (в том числе в закрытых подземных емкостях, емкостях под давлением и емкостях содержащих
агрессивные жидкости) и сигнализации о верхнем уровне жидкости.
2. Комплекс контроля уровня жидкости ФЛОУТЭК-ТМ-У устанавливается на емкостях хранения газораспределительных станций (ГРС),
на автомобильной газонаполнительной компрессорной станции (АГНКС) и предназначен для круглосуточной эксплуатации как автономно
так и в составе САУ.
3. Комплекс предназначен для эксплуатации во взрывоопасных зонах класса B-Ia, B-Iг согласно разделу 7.3.
Правил устройства электроустановок.
4. Комплекс контроля уровня жидкости ФЛОУТЭК-ТМ-У может использоваться в условиях когда врезка в емкость запрещена
(в т.ч. на существующих емкостях).
1. Глубина измерения уровня при плотности жидкости 1000 кг/м3 - до 8 метров;
2. Ошибка определения уровня жидкости не превышает 1 см;
3. Максимальное давление в емкости . . . . . . . . . . . . . . . . . - до 16 бар, (в специальном исполнении - до 75 бар);
4. Питание комплекса от сети переменного тока частотой (50±1) Гц напряжением от 160 до 250 В;
5. Мощность, потребляемая комплексом . . . . . . . . . . . . . . - 50 ВА;
6. Комплекс выдерживает эксплуатацию при температуре окружающего воздуха от минус 30 до плюс 50 °С при относительной
влажности до 98% и температуре 35 °С.
7. Габаритные размеры измерительного блока – не более:
- щит контроля и управления - 600 x 600 x 250 мм.

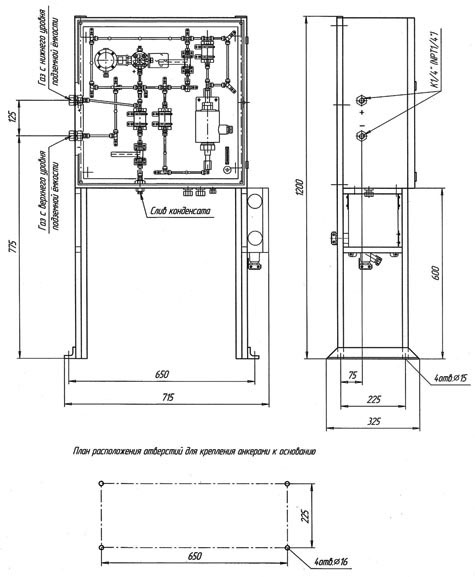

- шкаф первичного преобразователя (по варианту 1) - 1200 x 600 x 325 мм.

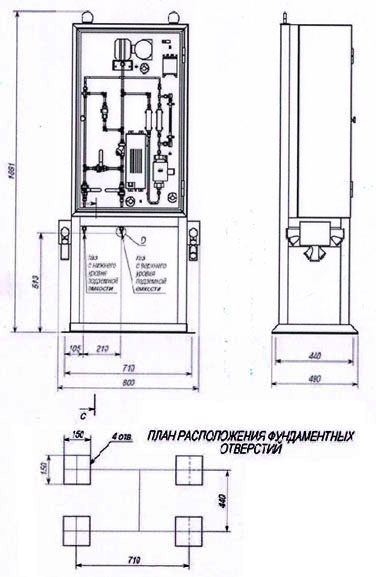

- шкаф первичного преобразователя (по варианту 2) - 1651 x 800 x 490 мм.
8. Масса измерительного блока:
- щит контроля и управления не более - 25 кг.
- шкаф первичного преобразователя (по варианту 1) не более - 60 кг.
- шкаф первичного преобразователя (по варианту 2) не более - 195 кг.
9. Средний срок службы технических средств комплекса – не менее 10 лет.
1. Монтаж, пуск, наладку и ввод в эксплуатацию комплекса
измерения уровня ФЛОУТЕК-ТМ-У должны осуществлять специалисты, прошедшие обучение на предприятии-изготовителя комплекса и имеющие
удостоверение на право выполнения этих работ.
2. Гарантийный срок эксплуатации 24 месяца со дня ввода в эксплуатацию.
(Гарантия не распространяется на комплексы, поставленные без дилерского соглашения или изготовленные другими производителями,
собранными из отдельно купленных для ремонта запасных частей и узлов).
Комплекс контроля уровня жидкости ФЛОУТЭК-ТМ-У. Руководство по эксплуатации
