НАСОСЫ ЭЛЕКТРОМАГНИТНЫЕ ДОЗИРУЮЩИЕ НД2

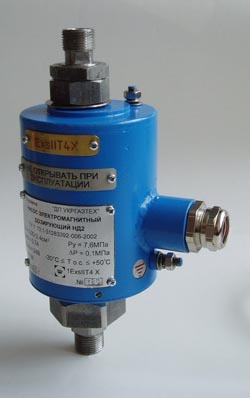

Насос НД2-II-24-0,3

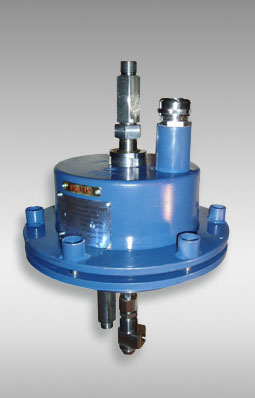

Насос НД2-II-24-1,2 ;   НД2-II-24-7,5

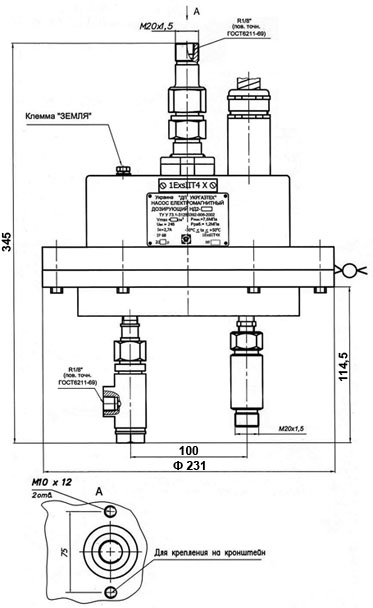

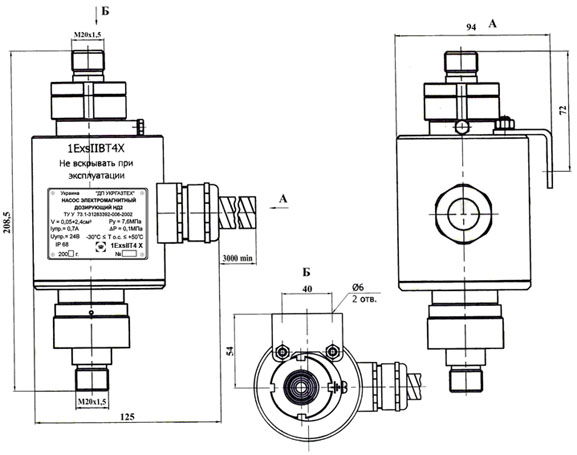

Габаритные размеры насоса НД2-II-24-0,3      Габаритные размеры насоса НД2-II-24-1,2;   НД2-II-24-7,5

* - Максимальный перепад давления на насосе в закрытом состоянии 0,3 кгс/см2


НАЗНАЧЕНИЕ
( полные характеристики находятся в паспорте на устройство )

1. Насосы электромагнитные дозирующие НД2 предназначены для подачи в трубопровод жидкостей (типа метанол, этилмеркоптан и т.п.) в качестве исполнительного устройства где осуществляется регулирование расхода жидкости, проходящей через трубопровод, в том числе в комплексах одоризации газа.
2. Насосы НД2 относятся к двухходовым соленоидным устройствам для работы во взрывоопасных зонах.

ТЕХНИЧЕСКИЕ ДАННЫЕ

1. Насос электромагнитный дозирующий НД2 обеспечивает подачу установленного значения дозы рабочей жидкости (метилмеркоптан, этилмеркоптан и др.) в трубопровод за один цикл, в границах:
   • от 0,02 до 2,0 г – при максимальном перепаде давления рабочей жидкости на насосе в закрытом состоянии от 0 до 0,03 МПа (0 до 0,3 кг/см2);
   • от 1,0 до 2,5 г – при максимальном перепаде давления рабочей жидкости на насосе в закрытом состоянии от 1,2 до 7,5 МПа (12 кг/см2 до 75 кг/см2).
2. Максимальный период подачи Насосом НД2 рабочей жидкости в трубопровод (дозировка) с учетом времени срабатывания насоса после подачи сигнала управления не превышает 2 с.
3. Габаритные размеры электромагнитных Насосов НД2 зависят от варианта исполнения от 125х95х210 до 250х250х360 мм.
4. Масса насосов НД2 (от варианта исполнения) – от 4 кГ до 17 кГ.
5. Срок службы Насосов НД2 не менее – 10 лет.

УСТАНОВКА И ОБСЛУЖИВАНИЕ

1. Насос НД2 имеет уровень взрывозащиты маркировки 1ExmbIIT4 Х согласно ДСТУ 7113:2009, ДСТУ IEC 60079-18:2009. Насос может устанавливаться во взрывоопасных зонах согласно требованиям раздела 4 "Правила устройства электроустановок. Электрооборудование специальных установок. ДНАОП 0.00-1.32-01" и другим нормативным документам регламентирующим применение электрооборудования во взрывоопасных зонах, где согласно ГОСТ 12.1.011 могут образовываться взрывоопасные смеси категории IIA, IIВ, IIС групп Т1, Т2, Т3 и Т4.
2. Гарантийный срок эксплуатации насосов НД2 – 24 месяца со дня ввода насоса в эксплуатацию.

Сравнительная характеристика насосов для комплексов одоризации газа
от основных производителей

Основные требования к конструкции насосов
Насосы LEWA
серии МВН, MLM
ООО "ДП УКРГАЗТЕХ",
насосы  НД2
1. Принцип действия
Мембранный насос с гидравлическим электроприводом. Требуется периодическая замена мембраны и жидкости (не реже 1 раза в год)
Поршневой насос с прямым электроприводом. Периодическое обслуживание насоса включает очистку от механических включений в одоранте
2. Фильтрация одоранта
Требуется дополнительный фильтр одоранта
Фильтр одоранта входит в состав изделия
3. Дегазация
При попадании газа на вход насоса он накапливается в мембранной камере, вследствие чего насос не перекачивает жидкость (происходит так называемое "завоздушивание")
Насос в состоянии перекачивать жидкость с незначительным количеством газа (в зависимости от перепада на насосе) при этом газ перекачивается на выход насоса
4. Защита от одоранта
При разгерметизации мембраны происходит попадание одоранта в гидропривод и гидравлической жидкости в контур одоризации
Одорант находится внутри гильзы толщиной стенки 1,5 мм. Электрокатушка выполнена в виде отдельного изделия в собственном корпусе, что исключает попадание в электрокатушку одоранта даже при механическом разрушении гильзы
5. Конструктивные
    характеристики
Насос состоит из трех отдельных модулей, размещенных последовательно, что приводит к увеличению габаритов и массы
Насос скомпонован внутри катушки, и ее габариты фактически являются габаритами изделия
6. Регулировка дозы
Механическая регулировка с помощью дополнительного устройства
Электрическая регулировка длительностью импульса. Насос не требует механической настройки

Документация

Насос электромагнитный дозирующий НД2. Паспорт

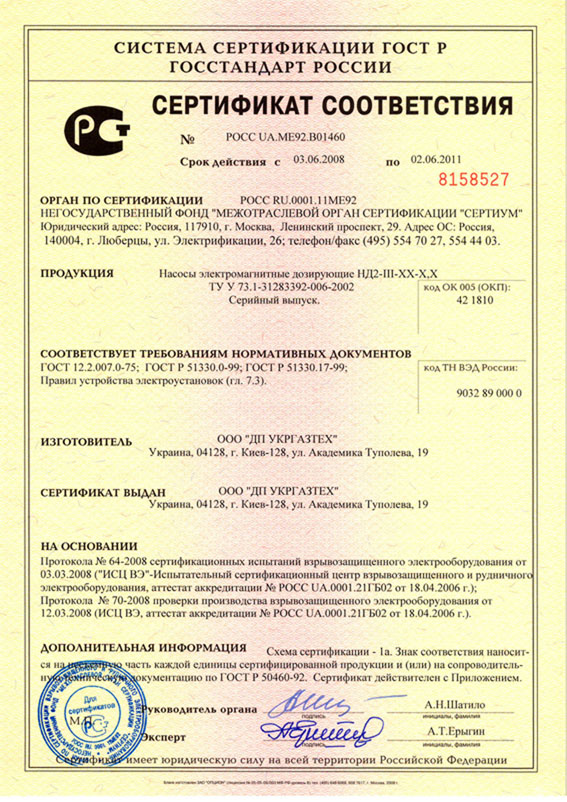

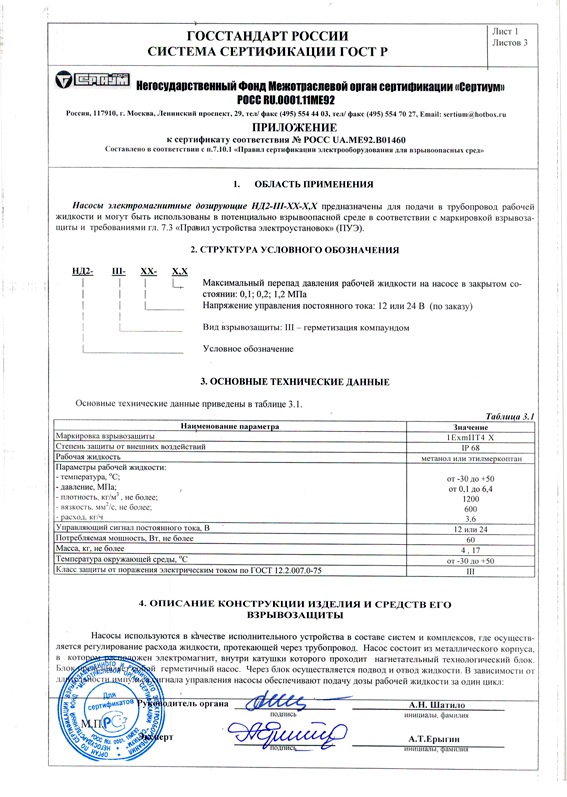

Сертификаты

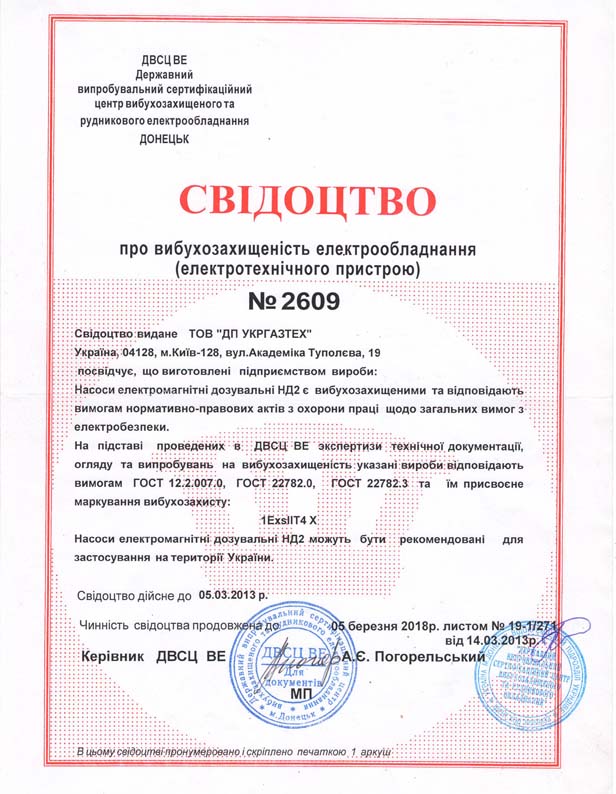

Сертификат експертизы типа. (Насосы НД2)

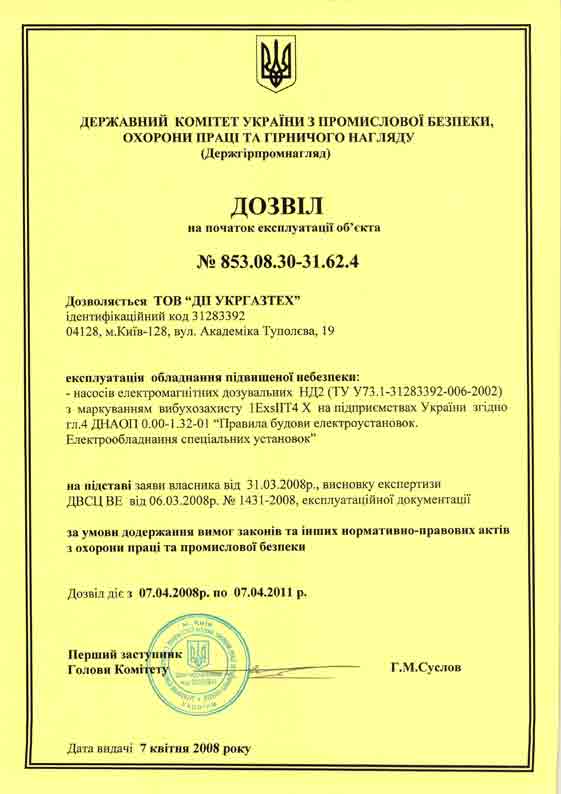

Уведомление о соответствии типа на основе обеспечения качества производственного процесса

Сертификат одобрения системы управления качества. (модуль D)
