Калібратор використовується як робочий еталон тиску для перевірки і калібрування вимірювальних перетворювачів тиску. Перевага КДУ-1 є та, що перетворювачі тиску можуть знаходитися під впливом робочого надмірного тиску в трубопроводі, в якому виконується вимірювання диференціального тиску
КАЛІБРАТОР ТИСКУ "КДУ-1"

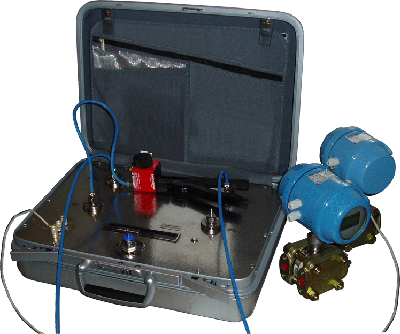

Зовнішній вигляд калібратора тиску "КДУ-1"

- при підготовці до вимірювання
- при транспортуванні

ПРИЗНАЧЕННЯ

      1. Калібратор призначений для відтворень тиску при проведенні перевірки або калібрування вимірювальних перетворювачів абсолютного і диференціального тиску, що входять в склад аитратомірних пристроїв обліку газів або рідин і до складу вимірювальних систем і комплексів, у тому числі вимірювально-керуючих комплексів "ФЛОУТЕК-ТМ".    При цьому, перетворювачі диференціального тиску можуть знаходитися під дією тиску, рівного робочому надмірному тиску в трубопроводі, в якому виконується вимірювання диференціального тиску.
      2. Калібратор виготовляється в переносному виконанні для зручності доставки його до місця проведення перевірки (калібрування) перетворювачів. Корпус калібратора виконаний у вигляді чемодана, що має відкидну кришку і ручку для перенесення калібратора.
   3. Калібратор вибухозахищеного виконання призначений для експлуатації у вибухо- небезпечних зонах відкритих промислових майданчиків і приміщень, де можливе утворення вибухонебезпечних сумішей категорій IIА і IIВ.
      4. Калібратор випускається за технічними умовами ТУ У 73.1-31283392-003-2004.


ТЕХНІЧНІ ДАНІ

    1. Верхні межі відтворень тиску встановлюються при конфігуруванні калібратора згідно замовленню:
• абсолютного тиску ........................................................................ - 0,7 МПа; 1,6 МПа; і 2,5 МПа;
• диференціального тиску ............................................................... - 6,3 кПа і 63 кПа.
   При відтворенні диференціального тиску в пневмосистемі калібратора відтворюється надмірний тиск в діапазоні від 0 до 1,5 МПа згідно замовленню.
      2. Межі основної приведеної, що допускається похибки калібратора у відсотках піддіапазону відтворень при температурі навколишнього повітря (20 ±2) °С складають 0,025 % при відтвореннях:
• абсолютного тиску в піддіапазонах :
- від 0,02 до 0,7 МПа ;
- від 0,7 до 1,6 МПа ;
- від 0,7 до 2,5 МПа ;
• диференціального тиску в піддіапазонах :
- від 0 до 6,3 кПа ;
- від 6,3 до 63 кПа.
    3. Параметри електричного кодового вихідного сигналу калібратора, призначеного для реалі- зації обміну інформацією з ПЕОМ при виконанні конфігурування калібратора, відповідають сигналу стандарту Bell202 в відповідності з форматом відкритого цифрового протоколу HART. Сигнал передається по електричної лінії, по якій протікає постійний струм, споживаний калібратором.
    4. Електричне живлення калібратора здійснюється від зовнішнього джерела живлення постій- ного струму, що має наступні технічні характеристики:
• значення вихідної напруги - в діапазоні від 14,5 до 30 В;
• пульсація вихідної напруги в діапазоні частот від 47 до 125 Гц - не більше 0,2 В подвійного амплітудного значення при струмі навантаження 50 мА;
• значення напруги власних шумів в діапазоні частот від 500 Гц до 10 кГц - не більше 1,2 мВ (діюче значення);
• вихідний імпеданс - не більше 10 Ом при струмі навантаження до 100 мА.
      5. Споживана електрична потужність - не більше 1 Вт.
      6. Експлуатація калібратора допускається за наступних умов:
• температура навколишнього повітря - (20 ±2) °С;
• відносна вогкість - до 80 %;
• атмосферний тиск - від 84 до 107 кПа (від 630 до 800 мм рт.ст.);
• зовнішні електричні і магнітні поля (окрім Земного), вібрація і трясіння знаходяться в межах, що не впливають на роботу калібратора;
• робоче положення - горизонтальне, панеллю управління догори.
      7. Габаритні розміри калібратора не перевищують 500 х 400 х 190 мм
      8. Маса калібратора не перевищує 13 кг.


КАЛІБРУВАННЯ І ГАРАНТІЙНЕ ОБСЛУГОВУВАННЯ

  1. Фірма забезпечує калібрування калібратора і здачу його представникам контрольних метрологічних служб. Періодичність атестації калібратора - один раз в рік.
  2. Фірма надає гарантійне обслуговування калібратора протягом 24 місяців і сервісне обслуговування протягом всього терміну служби.


Документація

(651 kb)

Калібратор тиску "КДУ-1". Настанова з експлуатації

(137 kb)

Калібратор тиску "КДУ-1". Паспорт

Сертифікати

(29 kb)

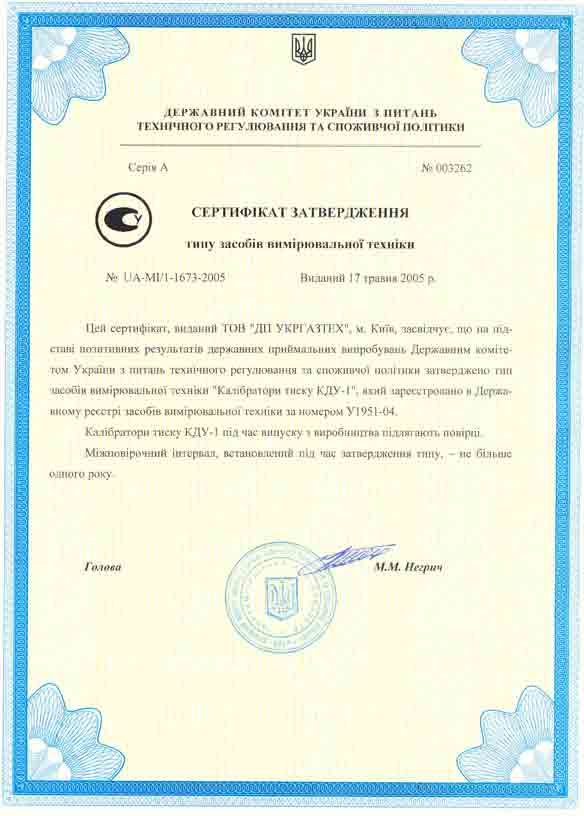

Сертифікат затвердження типу засобів вимірювальної техніки

(27 kb)

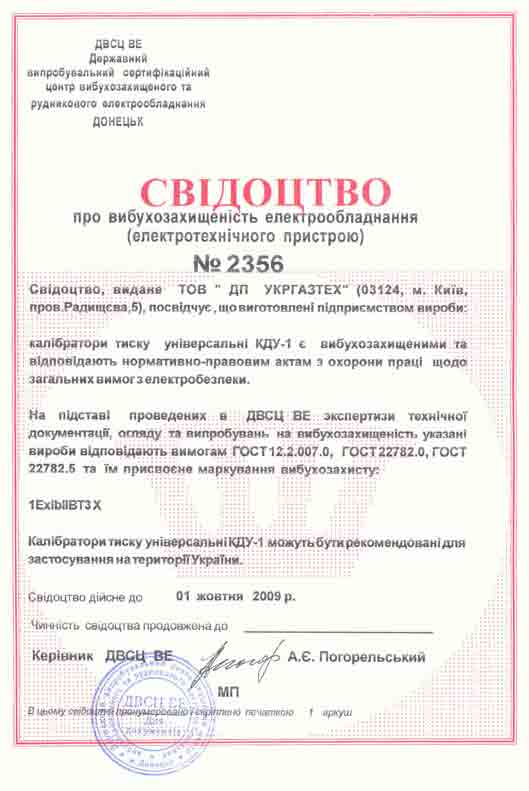

Свідоцтво про вибухозахищеність електроустаткування

(38 kb)

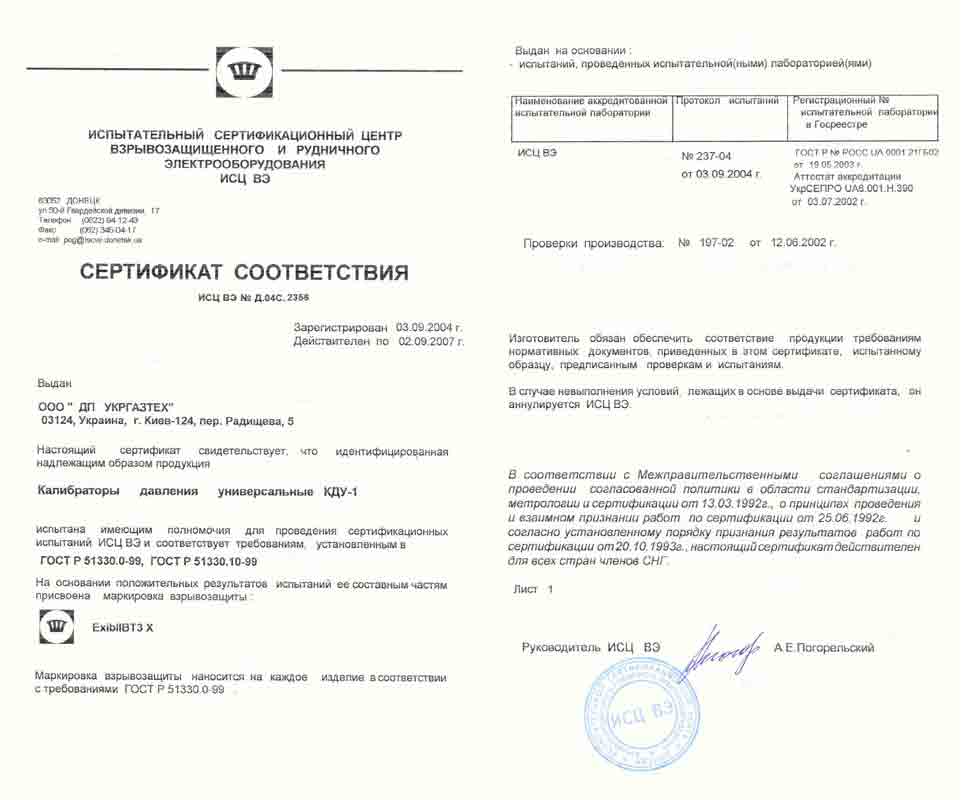

Сертифікат відповідності вибухозахищеності електроустаткування

(27 kb)

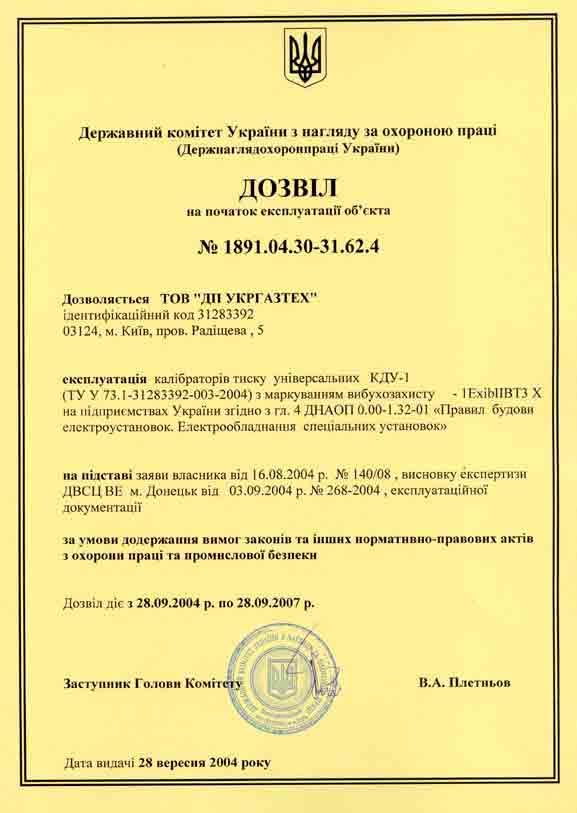

Дозвіл Держнаглядохоронпраці України на початок експлуатації об'єкту
