КОНТРОЛЕР "МЕГАС"


ПРИЗНАЧЕННЯ

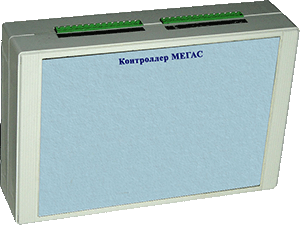

      1. Контроллер "МЕГАС" (далі - контроллер) є інтелектуальним мікропроцесорним пристроєм і призначений для роботи у складі технічних засобів АСУ ТП, САУ, комплексів телемеханіки, комплексів комерційного обліку газу і рідин в різних галузях промисловості як центральний контролер або пульт управління, що забезпечує збір, обробку, накопичення, відображення і передачу інформації.
     2. Контролер випускається в різних виконаннях відмінних вбудованим програмним забезпе- ченням, відсутністю або наявністю панелі управління, типом і кількістю інтерфейсів для підключення контролера до зовнішніх пристроїв.

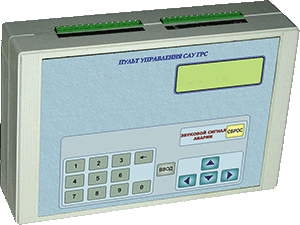

      3. При виконанні контролера у вигляді пульта управління в кришку корпусу контролера вбу- довується панель керування з функціональною клавіатурою, індикатором РКІ та світлодіодами.
      Контролер забезпечує можливість:
- спільної роботи з автоматичним газовим потоковим хроматографом для використовування при розрахунках об'ємної витрати, даних про поточний склад газу;
- обміну інформацією з ПЕОМ «верхнього рівня» по телефонному комутованому каналу виділеної двохдротяної лінії, чотирьохдротяної лінії гучномовного зв'язку або по радіоканалу з використанням діючих систем GSM, супутникового і транкінгового радіозв'язку;
- роздрук добових і місячних звітів (по запиту користувача).
      4. Контролер може експлуатуватися у вибухонебезпечних зонах відкритих промислових майданчиків і приміщень, де можливе утворення вибухонебезпечних сумішей.
      5. Експлуатація контролера допускається при температурі навколишнього повітря від мінус 40 до плюс 60 °С.
      6. Міжперевірочний інтервал (проведення періодичних випробувань) комплексу - один раз в два роки.
      7. Комплекс внесено в Державний реєстр засобів вимірювальної техніки, допущених до застосування в Україні, реєстраційний № У1446-01 а також в Російській Федерації - № 22948-02, в Республіці Узбекістан - № 02.554-02 і в Республіці Молдова - № 0234-2000.
      8. Комплекс випускається за технічних умов ТУ У 33.3-22192141-003-2001.

ОСНОВНІ ТЕХНІЧНІ ДАНІ

      1. Кількість портів інтерфейсу RS232 ........................................... - від 1 до 6
      2. Швидкість передачі даних по портах RS232 ............................. - 1200-115200 бод;
      3. Кількість портів ізольованого інтерфейсу RS485 ...................... - від 1
      4. Швидкість передачі даних по портах RS485 .............................. - 1 200 - 57 600 бод;
      5. Об'єм енергозалежної FLASH-пам'яті програм/даних ............... - 128 Кб
      6. Діапазон робочих температур ................................................. - від мінус 40 до плюс 60 °С.
      7. Габаритні розміри .................................................................... - не більше 240х160х60 мм
      8. Маса не більше ....................................................................... - 1,5 Кг
      8. Збереження інформації, не менше ........................................... - 10 000 ч
      9. Напруга живлення постійного струму - 12 В.
  Контролер "МЕГАС" має резервне джерело живлення постійного струму номінальною напругою 3,6 В, який забезпечує збереження вимірювальної інформації не менше 10 000 ч.
      10. Споживаний струм, без урахування споживачів, в лінії BELL202 (HART) ............. - 0,07 А;
      11. Середній повний термін служби гарантується фірмою і складає не менше 10 років.
      12. Фірма надає гарантійне обслуговування контролера протягом 24 місяців і сервісне обслу- говування протягом всього терміну служби
