( повні характеристики знаходяться в паспорті на пристрій )

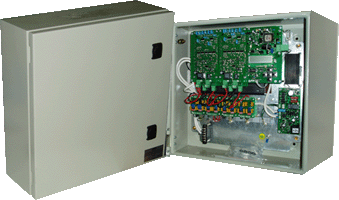

1. Лінійний підсилювач диспетчерского зв'язку (Необслуговуваний підсилювальний пункт підсилювач) призначений
для компенсації загасання в телефонних (диспетчерських) каналах і каналах передачі даних комплексів типа "ФЛОУТЕК-ТМ" і "Суперфлоу"
організованих по 4-х дротяним лініям зв'язку, в смузі частот від 300 до 3400 Гц гальванічної розв'язки ділянок лінії зв'язку,
а також для відведення і мікшірування додаткових напрямів.
2. Підсилювач дозволяє дистанційно включати і відключати прийом і передачу по додаткових напрямах, під час ремонтних і
регламентних робіт здійснювати "заворот" сигналу по магістральному каналу, а також по паролю здійснювати регулювання коефіцієнта
посилення і нахилу АЧХ незалежно для кожного входу і виходу.
3. Підсилювач має струмові виходи для оптимального узгодження з лініями зв'язку, що мають різний вхідний опір.
4. Підсилювач може бути укомплектовано модулями молниєзахисту, дистанційного живлення (ДП) і ввідно-кабельного устаткування (ВКО).
5. Підсилювач відповідає кліматичному виконанню УХЛ2 і може розміщуватися в польових умовах. Експлуатація підсилювача допускається
при температурі навколишнього повітря від мінус 40 до плюс 60 °С.
1. Номінальний вхідний опір на частоті . . . . . . . . . . . . . - 800 (1020) Гц - (600 ±20%) Ом;
2. Номінальний опір навантаження підсилювача . . . . . . . - 600 Ом;
3. Робоча смуга частот . . . . . - від 300 до 3400 Гц;
4. Максимальне посилення . . . . - не менше 40 дБ;
5. Дискретність регулювання посилення . . . . . . . . . . . . . . . - 1 дБ;
6. Номінальний рівень вихідних сигналів . . . . . . . . . . . . . . . - від -15 до +6 дБ;
7. Максимальний рівень вихідних сигналів . . . . . . . . . . . . - не менше 10 дБ;
8. Регулювання нахилу АЧХ здійснюється в межах . . . . . . . . . - від -20 до +20 дБ;
9. Дискретність регулювання нахилу АЧХ . . . . . . . . . . . . . . . - 2 дБ;
10. Відхилення АЧХ при ненульовому положенні регулятора нахилу . . . . - не більше 3 дБ;
11. нерівномірність АЧХ при встановленому в 0 регуляторі нахилу:
- в діапазоні від 500 до 2000 Гц . . . . . . . - не більше 1 дБ;
- в діапазоні від 300 до 3000 Гц . . . . . . . - не більше 3 дБ;
12. Напруга місцевого живлення . . . . . . - від 18 до 27 В;
13. Струм дистанційного живлення, що рекомендується (з модулем ДП) - 150 мА;
14. Полярність струму ДП . . . . . - будь-яка;
15. Габаритні розміри . . . . . . . - не більше 400 х 400 х 200 мм;
16. Маса (зі встановленим блоком ВКО) . . . . . . . . - не більше 15 кГ;
17. Термін служби . . . - не менше 10 років.
1. GSM-модем SC-3000 випускається у виконанні для кріплення на DIN-рейку в трьох варіантах.
Відмінність кожного варіанту GSM-модему полягає в тому, що застосовані різні роз'єми підключення
живлення і подачі інформаційного сигналу.
2. GSM-модем SC-3000 оснащений портом з інтерфейсом згідно стандарту EIA-RS232c.
3. Фірма надає гарантійне обслуговування GSM-модему протягом 24 місяців і сервісне обслуговування протягом всього
терміну служби
