ПРЕОБРАЗОВАТЕЛИ ДАВЛЕНИЯ ИЗМЕРИТЕЛЬНЫЕ "ПД-1"

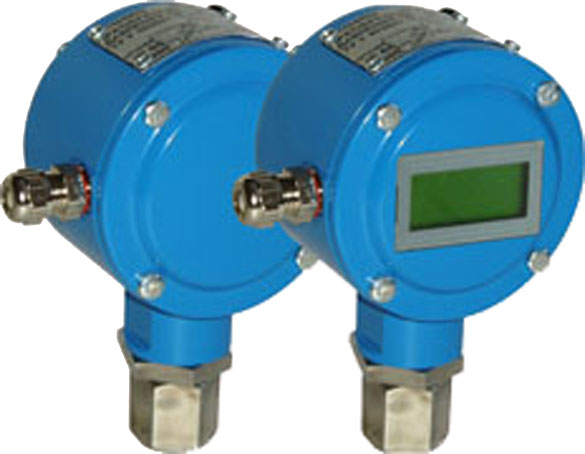

Внешний вид и габаритные размеры преобразователей давления "ПД-1"

ПД-1-А;   ПД-1-И;

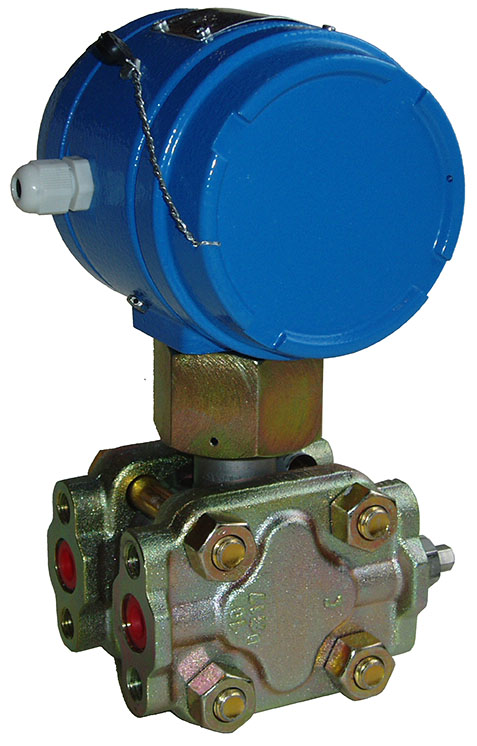

ПД-1-Д


Габаритные размеры преобразователей давления ПД-1

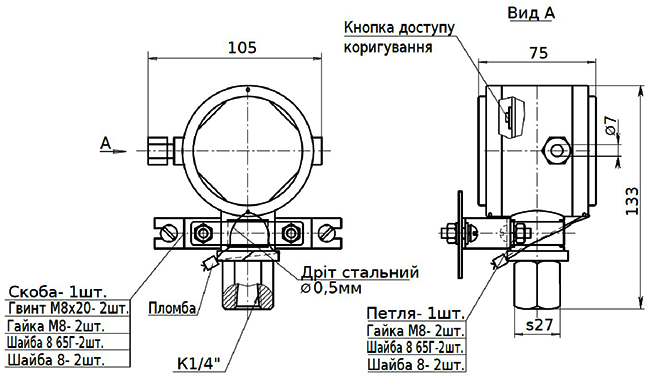

Габаритные размеры ПД-1М
Габаритные размеры ПД-1

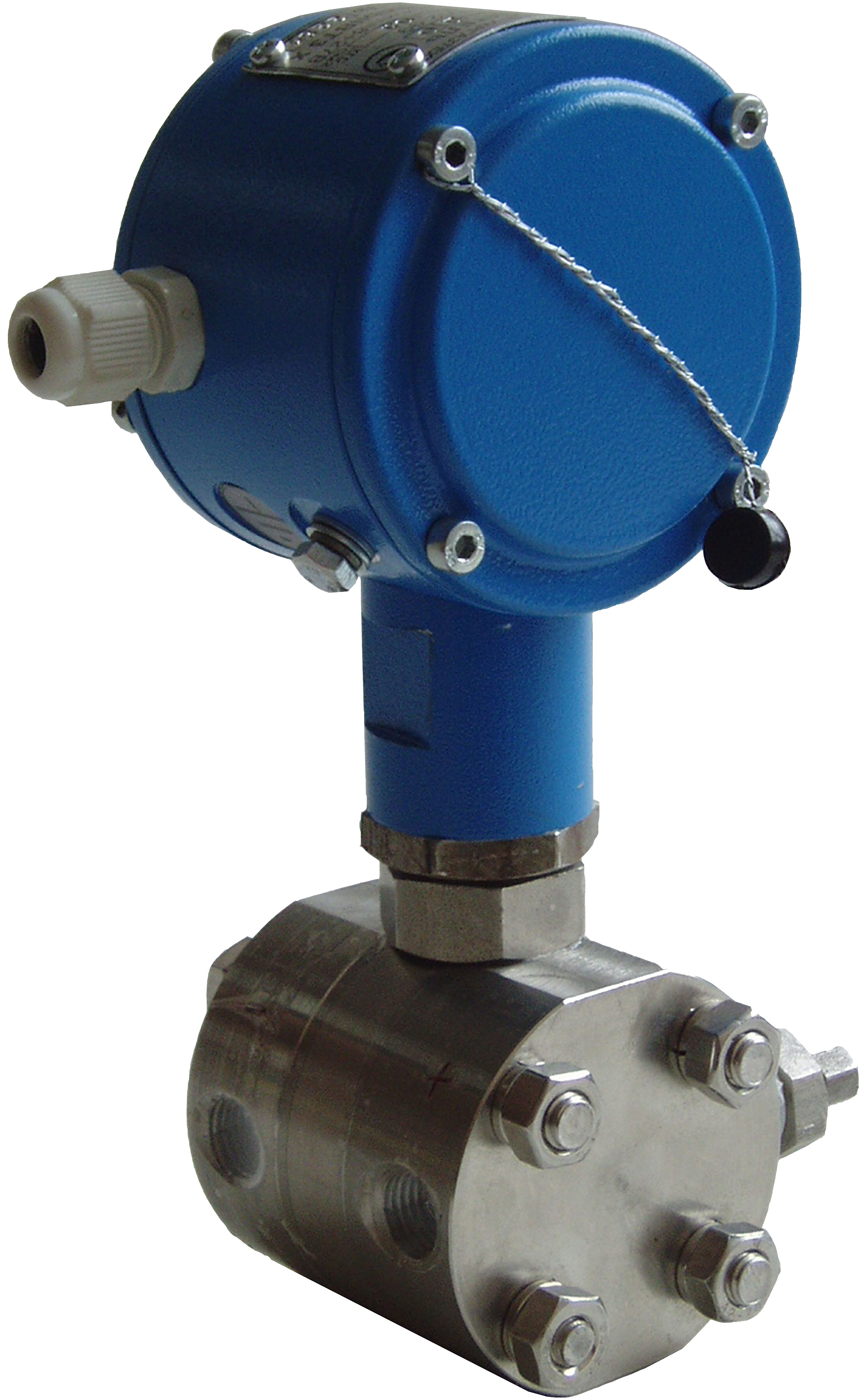

ПД-1-Д
ПД-1-Д;

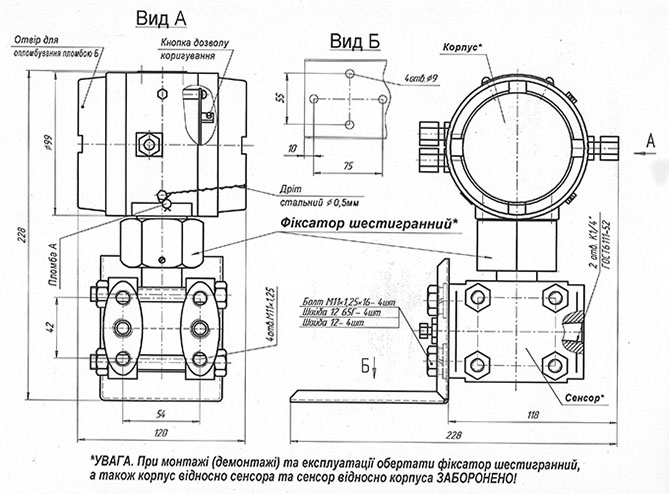

Габаритные размеры преобразователей диференциального давления ПД-1-Д и ПД-1-Д

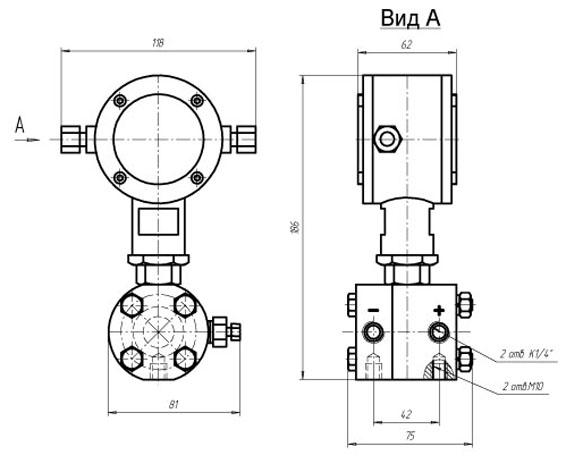

Габаритные размеры ПД-1-Д
Габаритные размеры ПД-1-Д

НАЗНАЧЕНИЕ
      1. Преобразователи давления измерительные ПД-1 (датчики давления) предназначены для измерения и преобразования в аналоговый и кодовый (цифровой) электрические выходные сигналы абсолютного давления (исполнение ПД-1-А), избыточного давления (исполнение ПД-1-И) или дифференциального давления (разности давления, исполнение ПД-1-Д) жидких и газообразных некристаллизирующихся сред, которые неагрессивны к материалу измерительных камер преобразователя.
      2. Преобразователи ПД-1 (датчики давления) обеспечивают измерение или/и регулирование давления или уровня измеряемой среды и могут использоваться для контроля и регулирования технологических процессов в разных отраслях, в том числе в газовой, нефтегазодобывающей, нефтеперерабатывающей, нефтехимической промышленности, на промышленных объектах и объектах коммунального хозяйства.
   Преобразователи могут использоваться в составе измерительных систем и комплексов для коммерческого учета газообразных или жидких продуктов.
   3. Преобразователи относятся к группе интеллектуальных микропроцесссорных полевых приборов и к изделиям взрывозащищенного и виброустойчивого исполнения, предназначенных для информационной связи с другими изделиями.
   4. Преобразователи имеют маркировку взрывозащиты 1ExibIIBT3 X и могут эксплуатироваться во взрывоопасных зонах открытых промышленных площадок и помещений, где возможно образование взрывоопасных смесей категорий IIА и IIВ.
   5. Эксплуатация преобразователей допускается при температуре окружающего воздуха от минус 40 до плюс 60 °С.
   6. Преобразователи внесены в Государственный реестр средств измерительной техники, допущенных к применению в Украине, регистрационный № У1193-08, и в Российской Федерации, регистрационный № 22946-02.
      7. Преобразователи выпускаются серийно по техническим условиям ТУ У 30265715.002-99.

ТЕХНИЧЕСКИЕ ДАННЫЕ
      1. Верхние пределы измерений преобразователей устанавливаются по заказу в диапазоне:
- при измерениях абсолютного давления ............................................ - от 100 кПа до 10,0 МПа;
- при измерениях избыточного давления ............................................. - от 6,0 кПа до 10,0 МПа;
- при измерениях дифференциального давления ................................. - от 1,0 до 250 кПа.
      2. Параметры выходных сигналов преобразователей соответствуют:
- аналогового сигнала - сигналу постоянного тока значением от 4 до 20 мА или сигналу напряжения постоянного тока значением............................................ - от 0,8 до 3,2 В;
- кодового сигнала - сигналу с частотной модуляцией, который складывается с сигналом постоянного тока в цепи питания преобразователей.
      3. Пределы допускаемой основной приведенной погрешности преобразователей в процентах диапазона измерений при температуре окружающей среды (20±2)°С составляют ±0,025; ±0,05; ±0,075; ±0,1; ±0,15; ±0,2; ±0,25; ±0,4; ±0,5; ±1,0; ±1,5 или ±2,5%. Пределы допускаемой дополнительной погрешности преобразователей от изменения температуры окружающей среды в диапазоне от минус 40 до плюс 60°С составляют ±0,1% диапазона измерений давления. Стабильность (изменение при эксплуатации параметров, влияющих на величину основной приведенной погрешности) преобразователей в течение 12 месяцев непрерывной работы составляет ±0,05% диапазона преобразований и гарантируется предприятием-изготовителем на весь срок службы преобразователей.
      4. Электрическое питание преобразователей осуществляется от внешнего источника постоянного тока со следующими техническими характеристиками:
- значение выходного напряжения постоянного тока - в диапазоне от 7 до 36 В;
- пульсация выходного напряжения в диапазоне частот от 47 до 125 Гц - не более 0,2 В двойного амплитудного значения при токе нагрузки 50 мА;
- значение напряжения собственных шумов в диапазоне частот от 500 Гц до 10 кГц - не более 1,2мВ (действующее значение);
- выходной импеданс - не более 10 Ом при токе нагрузки до 100 мА.
      5. Мощность, потребляемая преобразователями, не превышает:
- при преобразовании давления в сигнал напряжения постоянного тока или в кодовый сигнал - 0,25 Вт ;
- при преобразовании давления в сигнал постоянного тока - 0,75 Вт.
      6. Габаритные и присоединительные размеры измерительных преобразователей:
- преобразователей ПД-1 не превышают . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . - 100 х 110 х 75 мм.
- преобразователей дифференциального давления ПД-1-Д не превышают . . - 237 х 228 х 120 мм.
      7. Масса измерительных преобразователей :
- преобразователь ПД-1 не более . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . - 0,6 кг.
- преобразователей дифференциального давления ПД-1-Д не более . . . . . - 1,85 - 4,1 кг .
      8. Средняя наработка на отказ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . - не менее 80 000 ч.
      9. Средний полный срок службы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . - не менее 12 лет.

РАЗМЕЩЕНИЕ, КАЛИБРОВКА И ГАРАНТИЙНОЕ ОБСЛУЖИВАНИЕ
   1. Преобразователи устанавливаются либо непосредственно на поверхности емкости с измеряемой средой, либо с помощью кронштейна на плоской опоре.
   2. Фирма обеспечивает калибровку преобразователей и сдачу их представителям контрольных метрологических служб. Периодичность аттестации (проведение периодических испытаний) преобразователей - один раз в два года.
      3. Фирма предоставляет гарантийное обслуживание преобразователя в течение 18 месяцев и сервисное обслуживание в течение всего срока службы.

Документация

(1499 kb)

Преобразователь давления измерительный ПД-1. Паспорт–этикетка

(385 kb)

Преобразователь давления измерительный ПД-1. Паспорт
Сертификаты

(337 kb)

Сообщение о подтверждении системы управления качества. Технический регламент оборудования и защитных систем, предназначенных для применения в потенциально взрывоопасной среде. (Украина)

(3233 kb)

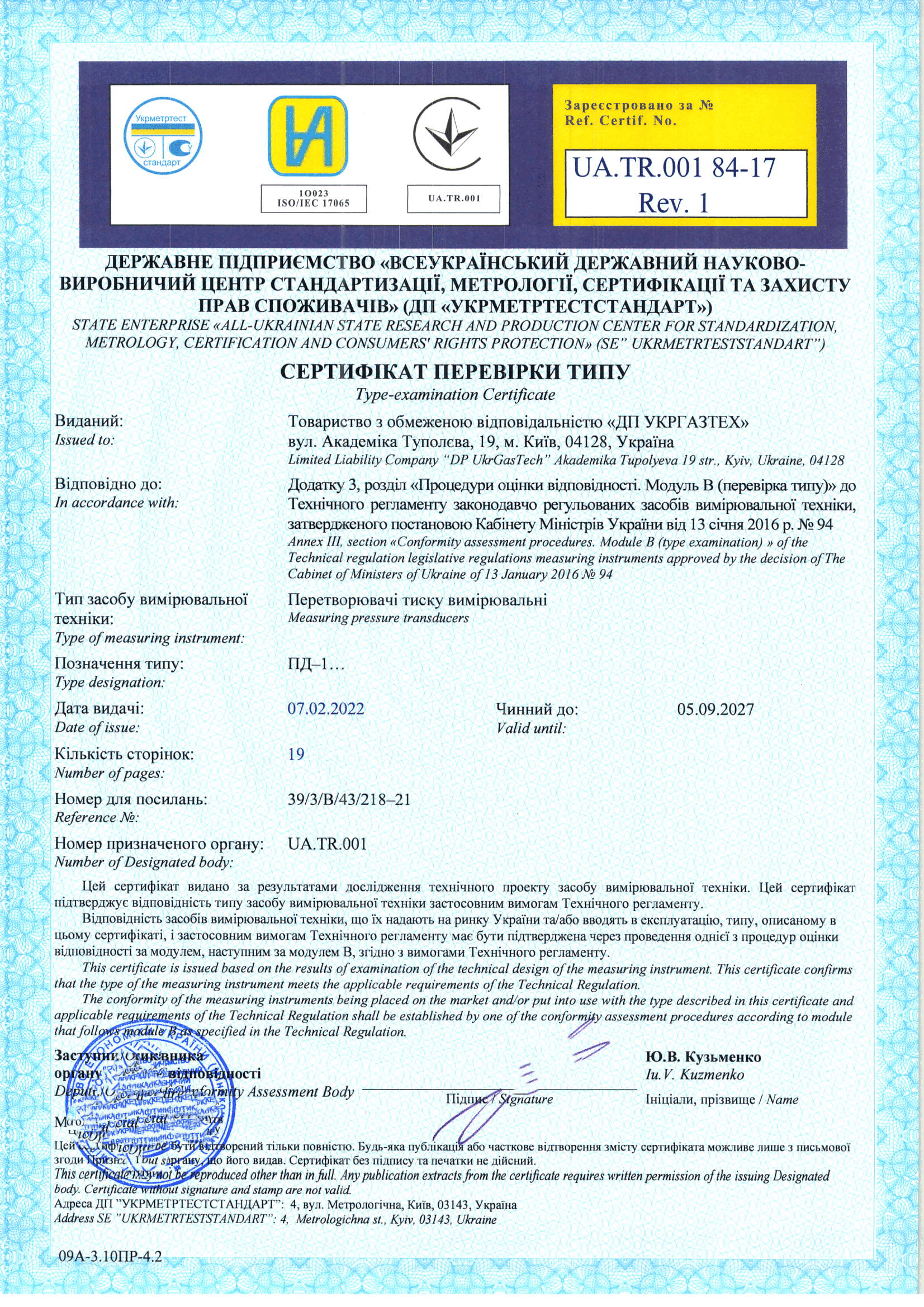

Сертификат экспертизы типа. (Украина)
