( повні характеристики знаходяться в паспорті на пристрої )
1. Обчислювач об'ємних і масових витрат "ВР-1" (обчислювач) призначений для побудови
вимірювально-керуючих Комплексів ФЛОУТЕК-ТМ різних модифікацій, які здійснюють обчислення витрати і об'єму (маси) вимірюваного
середовища відповідно діючих нормативних правил і стандартів, приведеними в Правилах РД 50-213-80 або ГОСТ 8.563.1,
ГОСТ 8.563.2, ГОСТ 30319.1, ГОСТ 30319.2 і ГОСТ 30319.3 та інших діючих нормативних документів.
2. Обчислювач має п'ять основних виконань:
ВР1 - вибухозахищене виконання, обмін інформацією по інтерфейсу RS232;
ВР2 - загальнопромислове виконання, обмін інформацією по інтерфейсу RS232;
ВР3 - вибухозахищене виконання, обмін інформацією по інтерфейсу RS485;
ВР4 - загальнопромислове виконання, обмін інформацією по інтерфейсу RS485;
ВР5 - вибухозахищене виконання, обмін інформацією по інтерфейсу RS485, з клавіатурою.
Корпус Обчислювача - металевий (вибухозахищене виконання) або пластмасовий (загальнопромислове виконання),
з передньою кришкою, яка відкривається на 180 градусів. В закритому стані кришка фіксується спеціальним замком з можливістю пломбування.
3. Живлення Обчислювача здійснюється від зовнішнього джерела живлення постійного струму.
За відсутності основного живлення дані в пам'яті Обчислювача зберігаються за допомогою запасної літієвої батареї,
ємкість якої достатня для того, щоб не міняти батарею за час служби Обчислювача. Ця батарея забезпечує режим
збереження до 1 000 годин, без підключення основного живлення.
4. Всі модифікації Комплексів ФЛОУТЕК-ТМ можуть застосовуватися для обліку газів (у тому числі комерційного) і рідин
в газовій, нафтогазовидобувній, нафтопереробній і нафтохімічної промисловості, на промислових об'єктах і об'єктах
комунального господарства, а також у складі автоматизованих систем комерційного обліку.
1. Обчислювач ВР-1 забезпечує побудову Комплексів модифікацій ФЛОУТЕК-ТМ-1 і ФЛОУТЕК-ТМ-2 з межами
допускаємої відносної похибки при вимірюваннях об'ємної (масової) витрати і об'єму (маси) середовища (без урахування методичної
похибки при використуванні стандартного звужуючого пристрою або усереднюючої напірної трубки) складають (залежно від похибки
вимірювальних перетворювачів температури тиску, диференціального тиску і густини і діапазонів зміни тиску і перепаду тиску
середовища на вказаних пристроях) . . . . . . - від ±0,3 до ±2,0 %.
2. Обчислювач ВР-1 забезпечує побудову комплексів модифікацій ФЛОУТЕК-ТМ-3 і ФЛОУТЕК-ТМ-4 з межами допускаємої відносної
похибки при вимірюваннях об'ємної (масової) витрати і об'єму (маси) середовища (без урахування похибки лічильника або витратоміра,
залежно від похибки вимірювальних перетворювачів тиску, температури і густини і діапазону зміни тиску середовища)
від . . . ±0,3 до ±0,8 %.
3. Максимальна кількість багатопараметричних перетворювачів, що працюють за протоколом HART . . . . . . . - 3;
4. Кількість вимірювальних перетворювачів і витратомірів з кодовими вихідними сигналами . . . . . . . . . . . . . . . - 15;
5. Кількість вимірювальних перетворювачів, що підключаються з аналоговими вихідними сигналами . . . - 8;
6. Кількість лічильників, що підключаються з імпульсними вихідними сигналами . . . . . . . . - 2;
7. Інтерфейс з ПЕОМ - RS232 а/або RS485 ;
8. Максимальна кількість попередніх діб, за які в пам'яті Обчислювача ВР-1 зберігаються записи даних:
- при обслуговуванні одного трубопроводу . . . . . . . . - 108
- при обслуговуванні двох трубопроводів . . . . . . . . . - 54
- при обслуговуванні трьох трубопроводів . . . . . . . . . - 36.
9. Експлуатація Обчислювача ВР-1 допускається при температурі навколишнього повітря від мінус 40 до плюс 60 °С.
10. Електричне живлення Обчислювача здійснюється напругою постійного струму . . . . - від 8 до 15 В;
11. Потужність, споживана Обчислювачем ВР-1 (без перетворювачів) . . . . - не більше 0,65 Вт;
12. Габаритні розміри Обчислювача ВР-1 не перевищують . . . . . . . . . . . - 360 х 210 х 100 мм;
13. Маса Обчислювача ВР-1 не більше . . . - 3,0 кг;
14. Середнє напрацювання на відмову . . . . - не менше 80 000 годин.
15. Середній повний термін служби . . . - не менше 12 років.
Обчислювач об'ємних і масових витрат ВР–1. Паспорт
Комплекси вимірювальні ФЛОУТЕК-ТМ. Настанова з експлуатації
Для оновлення програмного забезпечення вимірювальних Комплексів ФЛОУТЕК-ТМ перейдіть за наступним посиланням:
HostWin - Програма обслуговування Комплексів ФЛОУТЕК-ТМ всіх модифікацій
(опитування, накопичення та перегляд інформації, видача комерційних звітів про витрату вимірюваного середовища).
При наявності в складі вимірювального Комплексу ФЛОУТЕК-ТМ "Перетворювача інтерфейсів ініціативного"
необхідно додатково залучити програму InitCntrPack.rar.
З вказаного пакету необхідно запустити програму "Conf.exe" і сконфігурувати у ній "Перетворювач
інтерфейсів ініціативний".
manual.pdf - Інструкція по роботі з HostWin при наявності перетворювача інтерфейсів ініціативного
у складі вимірювального Комплексу ФЛОУТЕК-ТМ.
CONCOR - Програма конфігурування Обчислювачів (Коректорів) всіх модифікацій вимірювальних
Комплексів ФЛОУТЕК-ТМ.
Драйвер USB-порту
для зв'язку з Обчислювачем ВР-1 (необхідно підключення до інтернет)

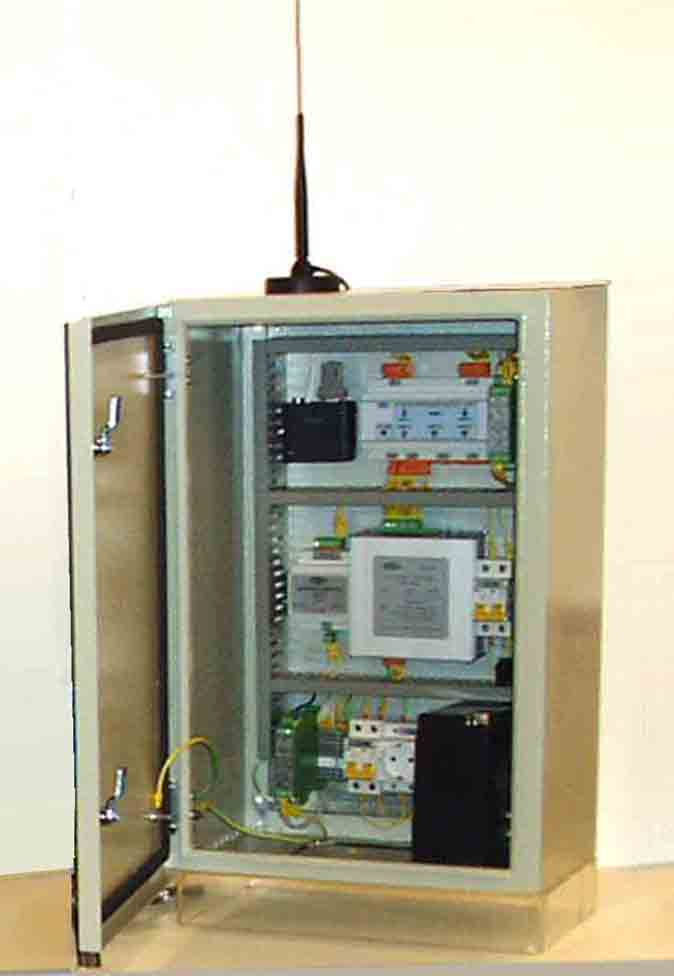

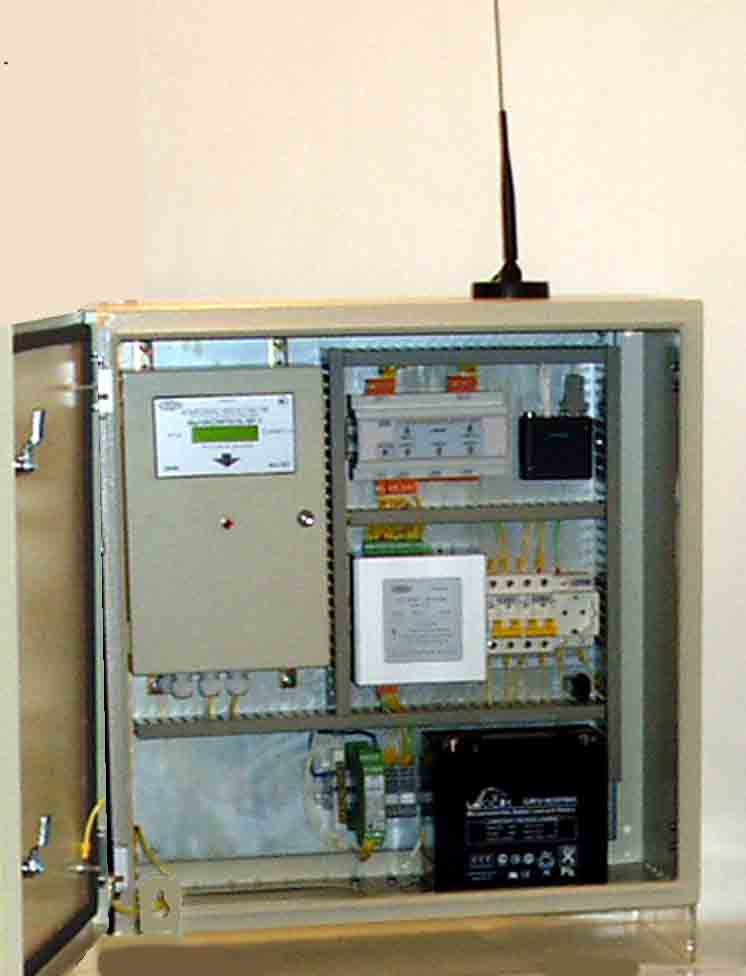

| Шафа вимірювального Комплексу ФЛОУТЕК-ТМ з можливістю передачі даних по каналу GSM | Шафа передачі даних вимірювального Комплексу ФЛОУТЕК-ТМ по каналу GSM |
