При изготовлении насосов и клапанов установок одоризации предъявляются высокие требования к точности изготовления их
деталей, минимизации зазоров, допусков и посадок. Основной причиной отказов применяемых изделий является наличие механических
включений в одоранте, которые несмотря на наличие фильтров, все же попадают в движущие трущиеся части этих изделий.
С 23 октября 2015 года эксплуатируется одоризационная установка производства ООО «ДП УКРГАЗТЕХ, в которой
исключены фильтры для очистки одоранта. Причем по всем техническим характеристикам эта установка полностью соответствует техническим
условиям.
Применение таких установок значительно снижает требования к качеству одоранта и упрощает их эксплуатацию.
Неавтоматические «фитильные» установки применяются на объектах, где расход газа в час может не превышать несколько единиц, (десятков) кубов. Принцип их работы напоминает работу старых керосиновых ламп, использующих гнот для подачи жидкости (керосина). Установка одоризации «ФЛОУТЭК-ТМ-Д», оснащенная микродозирующим насосом с дозой подачи одоранта порядка 0,005 г, (5 мг) позволяет вести технологический процесс одоризации в автоматическом режиме, т.е. с привязкой подачи микродоз пропорционально объему проходящего газа.
При эксплуатации одоризационных установок необходимо контролировать уровень одоранта в ёмкости хранения. Эта задача усложняется тем, что ёмкость хранения находится под землёй. Для решения этой задачи разработан комплекс измерителя уровня "ФЛОУТЭК-ТМ-У". Принцип работы измерителя основан на измерении перепада давления между нижней и верхней точкой ёмкости хранения. Отличительной чертой данного уровнемера является способ подключения к ёмкости только через заправочную горловину,без выполнения врезки в нижнюю часть ёмкости. При этом измерительный прибор может быть размещён как по месту, так и дистанционно на расстоянии 5-10 м. Уровнемер может сигнализировать о выходе уровня за значения установленных пределов.
При ручной заправке рабочей ёмкости одорантом из ёмкости хранения (подземной ёмкости) необходимо предварительно стравить высокое давление паров одоранта с рабочей ёмкости (как правило в атмосферу). С целью уменьшения вредных выбросов в атмосферу и автоматизации процесса заправки одорантом разработана модификация установки одоризации с заправкой блока подачи одоранта непосредственно из подземной ёмкости. Такая работа обеспечивается при помощи насоса в вакуумном исполнении. При этом ёмкость хранения одоранта и расходомер находятся под давлением до 0,7 бар, что соответствует допустимому давлению в ёмкости хранения. Подача одоранта в газопровод осуществляется при помощи насоса высокого давления. Рабочая ёмкость одоранта выполняет роль аварийного запаса для одоризации газа вручную.
Экологически чистый утилизатор паров одоранта ("Мультипликатор") предназначен
для откачки паров одоранта из рабочей и/или подземной емкостей в выходной коллектор ГРС.
Принцип работы основан на отборе газа из входного коллектора ГРС и последующего сброса этой части газа в
выходной коллектор вместе с парами одоранта. Таким образом исключается утечка в атмосферу паров одоранта и обеспечивает эту систему
экологически безопасной!
Мультипликатор имеет пневматический привод для управления которым используется контроллер вместе с электромагнитными
клапанами.
(разработчик и производитель Комплексов ООО "ДП УКРГАЗТЕХ)
(степень одоризации газа 16 г одоранта - на 1000 нм3 газа)
( полные характеристики находятся в паспорте на устройство )
1. Комплекс ФЛОУТЕК-ТМ-Д предназначен для нормированной дозировки одорантом природного или сжиженного газа,
проходящего по газопроводу с целью своевременного обнаружения утечек газа потребителем. Одоризация газа осуществляется путем подачи
дозирующим клапаном или насосом в поток газа микродоз одоранта и измерение количества микродоз одоранта.
2. Комплекс ФЛОУТЭК-ТМ-Д обеспечивает регулирование степени одоризации газа путем изменения интервала времени между выдачей
установленных доз одоранта и вычисление расхода одоранта в зависимости от измеренного расхода природного газа и его состава.
3. Через запорную арматуру Комплекс может подключаться к действующей на ГРС одоризационной установке капельного типа.
4. Комплекс ФЛОУТЭК-ТМ-Д отличается от аналогичных комплексов других производителей возможностью измерения каждой выданной
дозы и наличием почасовой и суточной базы данных расходы одоранта привязанных к объему прошедшего газа.
5. Комплекса одоризации газа ФЛОУТЕК-ТМ-Д изготавливается серийно по техническим условиям ТУ У 33.3-22192141-004-2002 и может эксплуатироваться
во всех климатических зонах.
1. Отклонение степени одоризации газа от заданного значения, определенного по результатам химического анализа,не превышает ±0,9%.
2. Максимальный расход газа при степени одоризации 16 г на 1000 м3 газа составляет 300 000,0 м3/час.
3. Максимальное давление газа в трубопроводе:
- магистральных газопроводов и ГРС - 16 бар;
- заправочных станций АГНКС – 76 бар.
4. Эксплуатация Комплекса ФЛОУТЕК-ТМ-Д допускается при следующих условиях:
- температура окружающего воздуха от минус 30 до 50 °С;
- относительная влажность до 98% при температуре 35 °С.
5. Питание Комплекса ФЛОУТЭК-ТМ-Д осуществляется от сети переменного тока напряжением от 160 до 250 В и частотой (50 ±1) Гц.
6. Электрическая потребляемая мощность Комплексом ФЛОУТЕК-ТМ-Д . . . - не более 70 ВА.
7. При отключении электрической сети 220 В Комплекс ФЛОУТЭК-ТМ-Д полноценно функционирует в течение суток за счет наличия
в составе комплекса резервного источника питания постоянного тока (аккумулятор).
8. Габаритные размеры комплекса (в зависимости от варианта поставки) – не более 2300 x 1400 x 1250 мм
9. Масса комплекса (в зависимости от варианта поставки) . . . . – от 290 до 430 кг.
10. Срок службы технических средств Комплекса ФЛОУТЕК-ТМ-Д – не менее 10 лет.
Комплекс одоризации газа ФЛОУТЕК-ТМ-Д. Руководство по эксплуатации
Комплекс одоризации газа ФЛОУТЕК-ТМ-Д. Паспорт
Устройство информационного доступа АРБІТР-ОД. Паспорт
Форма заказной спецификации Комплекса одоризации газа ФЛОУТЕК-ТМ-Д
Система управления качеством. Сертификат.
Уведомление о соответствии типа на основе обеспечения качества производственного процесса.

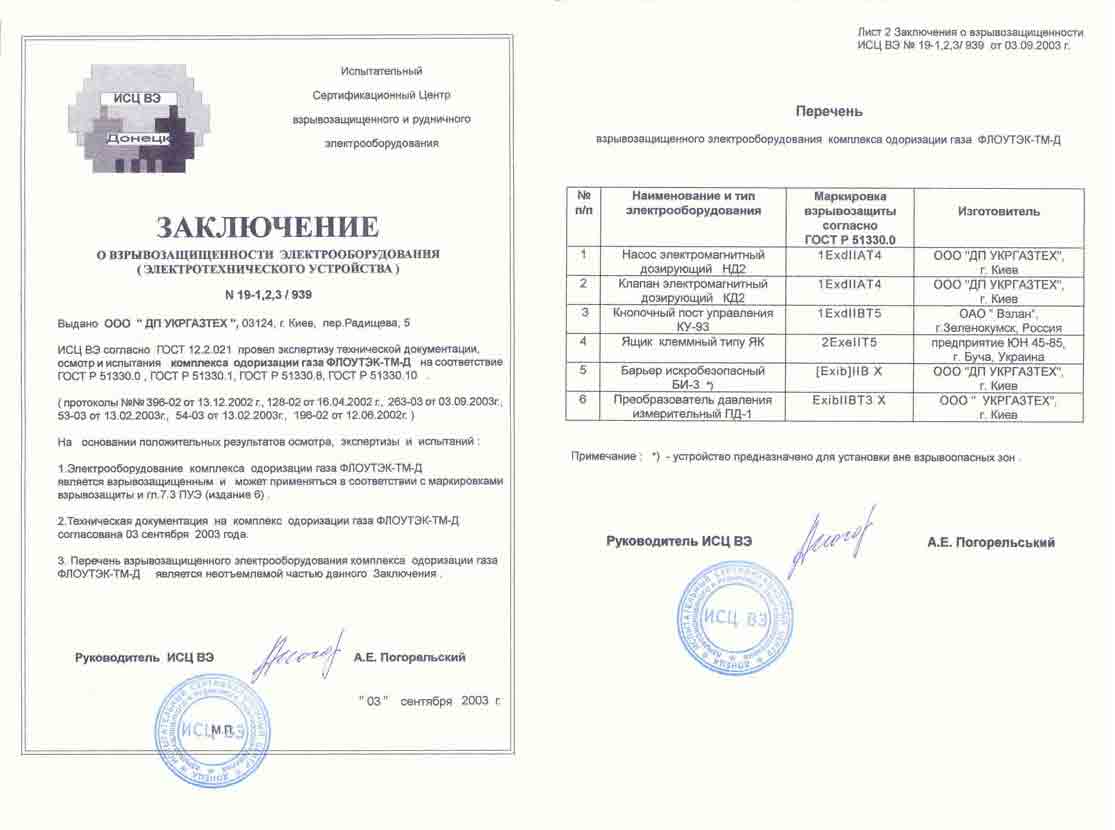

Сертификат экспертизы типа. Комплекс одоризации газа ФЛОУТЕК-ТМ-Д
Разрешение "Держгирпромнагляду" Украины на продолжение эксплуатации объекта
установок одоризации газа ведущих производителей
Существующая норма степени одоризации
природного газу - 16 г на 1000 м3.
Для поддержания степени одоризации газа установки должны выполнять следующие функции:
№ функции:
1. Непосредственное считывание информации по цифровому интерфейсу с вычислителей расхода
природного газа.
2. Прогнозирование расхода (объема) одарируемого газа.
3. Непрерывное измерение дозы впрыскиваемого одоранта.
4. Коррекция впрыскиваемой дозы одоранта до заданного значения.
5. Учет первоначального содержания одоранта в природном газе до одоризации.
Функ-
ции:
(Германия)
(Украина)
(Италия)
(принимаются число-импульсные дискретные сигналы
от Вычислителей ФЛОУТЕК-ТМ, SuperFlo, УТГ, Флоинек)
(в составе с задействованным
"Устройством ПСК-ОД" ).
(Возможна поставка комплекса с числом-импульсным дискретным выходом)
(измеряется не масса, а объем дозы)
(измеряется не масса, а объем дозы)
(с достоверностью
60 % - 70 %)
Продолжение таблицы
|
Функ- ции: |
|
||||
|
(Украина) |
(Украина) |
||||
|
|
(принимают только число – импульсные дискретные сигналы от Вычислителей ФЛОУТЕК-ТМ, SuperFlo, УТГ, Флоинек) |
|
|||
|
|
|
|
|||
|
|
(есть только среднесуточные наблюдения) |
|
|||
|
|
|
|
|||
|
|
|
|
|||
P.S. - Комментарий по функциям!
Функция 1 - реализация в составе с другими
вычислителями ограничена мощностью процессора этих вычислителей. При частоте чтения из вычислителя информации об объеме
(расход) газа больше предельной частоты [ f ] – последний может "зависать". Поэтому, в вычислителях SuperFlo, Флоинек,
УТГ - предусмотренный число-импульсный дискретный выход, выдающий значение после прохождения заданного объема газа.
Метод получения информации в число-импульсном виде привязан к фиксированным меткам времени, определяемым циклом
расчета объема газа процессора вычислителя (как правило в пределах 1 – 6 сек). Погрешность измерения расхода газа при таком
методе может достигать 20% - 40%.
Функция 2 - при использовании число-импульсной
информации практически невозможно.
Функция 3 - непрерывное измерение объем впрыскиваемой
дозы одоранта зависит от влияния температуры окружающей среды. Известно, что плотность одоранта зимой и летом может отличаться
примерно на 10%, что естественно сказывается на точности впрыскиваемой массы одоранта установок фирмы "LEWA" и "Tartarini".
В установке "КСОГ2" имеется только среднесуточное наблюдение объема впрыскиваемого одоранта. О стабильной дозе через дозирующий
клапан с фиксированным отверстием, "калиброванный в условиях производителя" речи вообще не может быть, поскольку на дозу влияет
множество факторов: уровень одоранта в емкости, стабильность и разность давления, температура, непостоянство сил натяжения капли,
степень чистоты одоранта, притупленность кромок и т.д.
Функция 4 - может выполняться по интегральной суммарной
(например 20 доз) в установках фирмы "LEWA" и "Tartarini".
Функция 5 - учет первоначального содержания одоранта
в природном газе до одоризации.
* - Технологическая схема установки одоризации "Одогаз" повторяет раннюю опцию
установку "ФЛОУТЕК-ТМ-Д" (на базе оборудования: - клапана, мерной трубки, насоса и т.д.) снятую нами с производства в 2011 году свойственных
этой опции нестабильности в процессе измерения. Комментарий (пояснение):
В установке "Одогаз" затруднена из-за нестабильности свойственной данной схемы измерения. Для установки "КСОГ2"
эта функция принципиально неразрешима, поскольку отсутствует непрерывное автоматическое измерение дозы одорируемой жидкости.
Кроме того метод дозировки принятый в установке "КСОГ2" потенциально опасен, поскольку может привести к недоливам дозы одоранта,
а в случае перелива – к экологическому загрязнению. В западной Европе, Украине и РФ от таких методов дозирования отказались.
1. Для исключения погрешности одорирования газа Компания ООО "ДП УКРГАЗТЕХ" рекомендуем получать информацию
от Вычислителя расхода газа сразу в цифровом коде.
P.S. - Компании, которые применяют информацию в виде число-импульсных сигналов управления приводит к определенной степени погрешности
одорирования газа!
( от других производителей )
1. Комплекс ФЛОУТЭК-ТМ-Д
обеспечивает измерение веса каждой отпускаемой дозы одоранта!
Установки фирм "LEWA", "Тартарини" и "RMA" измеряют объем дозируемого одоранта.
Установка КСОГ-2 вообще не измеряет дозу одоранта.
Технологическая схема установки одоризации "Одогаз" и саратовские блоки одоризации (БО, БО-М, одоризаторы фитильного
типа - изготовитель ООО ЗАВОД "САРАТОВГАЗАВТОМАТИКА", РФ) повторяют раннюю опцию установки одоризации "ФЛОУТЕК-ТМ-Д" (на базе
наполняющего клапана, мерной трубки, насоса . . .) снятую нами с производства много лет назад по причине нестабильности процесса
измерения дозы одоранта при одорировании газа.
Примечание: При измерении температуры окружающей среды изменяется
плотность одоранта (и как следствие – изменяется объем примерно на 10%).
2. Комплекс ФЛОУТЕК-ТМ-Д обеспечивает измерение каждой дозы отпускаемого одоранта, в том числе обеспечивает измерение обратного потока одоранта через насос. Измерение обратного потока позволяет не допустить «завоздушивание» дозирующего насоса» и не допустить по этой причине остановку процесса одоризации при длительных паузах между подаваемыми дозами (как летние расходы газа, отсутствие одоранта в еностях АГНКС и сжиженного газа) даже с насосами фирмы LEWA. Остальные комплексы измеряют интегральную, то есть суммарную дозу одоранта и не могут измерять обратный поток.
3. Комплекс ФЛОУТЕК-ТМ-Д предусматривает непосредственное считывание информации от вычислителей
расход газа исключающий погрешность получения расхода одоранта при получении дискретного сигнала о расходе (погрешность о мгновенном
расходе может доходить до 50%).
4. Производитель комплексов одоризации газа ФЛОУТЭК-ТМ-Д
и всех комплектующих к ним находится в Украине, что позволяет обеспечивать необходимый сервис и замену комплектующих.
5. Комплексы ФЛОУТЕК-ТМ-Д имеют исполнение (опцию), когда одорант подается в мерную трубку
непосредственно из подземной емкости хранения.
6. Последние модификации комплексов одоризации ФЛОУТЕК-ТМ-Д c
непосредственным забором одоранта из подземной емкости исключает выбросы паров одоранта в атмосферу из промежуточной рабочей емкости,
что выгодно отличает ее от аналогичных установок по экологической безопасности.
7. В установках одоризации ФЛОУТЕК-ТМ-Д есть опция, в составе которой не используются фильтры
очистку одоранта, так как она имеет возможность функционировать с относительно "грязным" одорантом в соответствующих
диапазонах расхода. 8. Также есть опция установки одоризации ФЛОУТЕК-ТМ-Д
работающая в автоматическом режиме для диапазонов расхода ручных фитильных установок. В этой установке минимальная разовая впрыскиваемая
доза одоранта составляет 0,005 грамм.
9. Разработаны две экономичные опции однонасосных установок одоризации ФЛОУТЕК-ТМ-Д с измерением
величины отпускаемой дозы одоранта. 10. Установка одоризации газа ФЛОУТЕК-ТМ-Д может работать в
автономном режиме (без вмешательства персонала) около года. В течение этого периода не происходит
загрязнение окружающей среды, отсутствует необходимость стравливания паров одоранта при заправке рабочей емкости.
Насосы других фирм, применяемые в установках одоризации, работают только под "наливом" и не имеют возможности забора
одорант из подземной емкости.
P.S. - применение подземной емкости позволяет поддерживать оптимальную температуру хранения одорант зимой и летом,
и не допускать замерзания влаги зимой и кипения одоранта летом.
При относительно чистом одоранте в таком режиме установки ФЛОУТЕК-ТМ-Д могут функционировать в течение одного-двух
кварталов без участия обслуживающего персонала.
Автономная работа установки обеспечивает непосредственную подачу одоранта из емкости хранения в газовую магистраль (трубу).
Время автономной работы установки зависит от объема емкости хранения одоранта (1-3 куб.м3) и качества предварительной фильтрации
одорант при заполнении в емкость хранения.
Для обеспечения такого режима работы в установке одоризации газа ФЛОУТЕК-ТМ-Д используется специальная технология сепарации
газа из одоранта, являющегося НОУ-ХАУ производителя.
Газораспределительные станции с использованием такой установки могут работать в автоматическом режиме без постоянного
обслуживающего персонала. Эта возможность существенно отличает комплекс ФЛОУТЭК-ТМ-Д от установок других производителей.
Такая опция есть в установках одоризации ФЛОУТЕК-ТМ-Д, которая заменяет микродозирующие ручные "фитинговые" установки на
автоматические с минимальной разовой отпускаемой дозой одоранта - 0,005 г. ( 5 мг.)
По данным имеющимся у разработчиков, автоматические "фитинговые"
установки в настоящее время не производятся.
