КОНТРОЛЕР ФХП

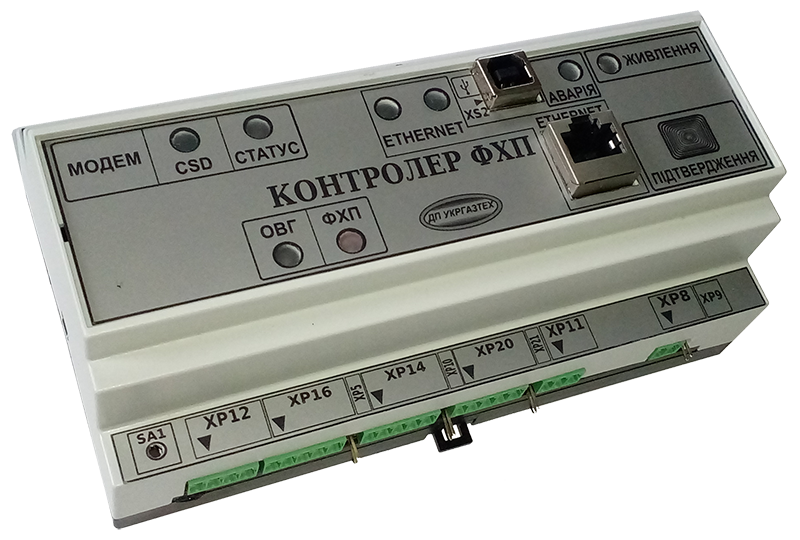

Контролер фізико-хімічних параметрів газу ФХП
ПРИЗНАЧЕННЯ
( повні характеристики знаходяться в паспорті на пристрій )

1. Контролер фізико-хімічних параметрів газу ФХП (далі за текстом - Контролер ФХП) призначений для забезпечення взаємодії комплексу обліку витрати газу з хроматографом, аналізатором вологості і диспетчерською службою користувача та призначений для роботи в системах автоматичного управління технологічними процесами, комплексів телемеханіки, комплексів комерційного обліку газу в різних галузях промисловості.
2. Контролер ФХП забезпечує збір, обробку, накопичення і передачу інформації з хроматографа газу в пам'ять обчислюівача для подальшого обліку газу з урахуванням його складу. Оновлення складу газу проводиться на початок кожного контрактного часу. Кількість опитування за добу та час передачі результатів обчислення користувач визначає самостійно.
3. Контролер ФХП не є засобом вимірювання.
4. Експлуатація контролера ФХП допускається при температурі навколишнього повітря від мінус 40 до плюс 70 °С;
5. Контролер ФХП виконує наступні функції:
  – постійне опитування хроматографа і аналізатора вологості;
  – розрахунок щільності і питомої теплоти згорання, згідно з вибраними стандартними умовами (при необхідності);
  – архівація отриманих даних в енергонезалежній пам'яті контролера;
  – формування архіву на підставі отриманих даних про витрати за минулу добу, поточних добових і поточних годинних значень;
  – ведення архіву нештатних ситуацій;
  – контроль отриманих даних на відповідність встановленим діапазонам з формуванням відповідних діагностичних повідомлень;
  – запис фізико-хімічних параметрів газу в обчислювачі витрати газу, згідно з вибраним регламентом;
  – передача архівних даних витрати і теплоти згорання за запитом систем збору даних і/або автоматична передача на вибраний сервер;
  – ретрансляція запитів до обчислювачів витрати газу;
  – та інше . . .
6. Контролер ФХП забезпечує сумісну роботу з хроматографами різних виробників :
  – хроматограф Siemens
  – хроматограф Encal3000
  – хроматограф HGC_303
  – хроматограф HGC8200
  – хроматограф Emerson 370
  – хроматограф Emerson 700
  – хроматограф PGC9300
  – хроматограф MGCFlex

   P.S. - Увага! - У разі необхідності користувач може самостійно провести конфігурування Контролера ФХП відповідно до застосовуваного типу хроматографа однією з програм (дивись нижче - "Програмне Забезпечення").

ТЕХНІЧНІ ДАНІ

1. Контролер ФХП забезпечує обмін даними на швидкості від 9600 до 57600 біт/с (в залежності від вибраного інтерфейсного порту).
2. Має гальванічну розв'язку між інтерфейсами RS232, RS485, PLI.
3. Напруга живлення Контролера ФХП здійснується номінальною напругою постійного струму - 12 В (допустиме - від 10 до 24 В);
  струм споживання:
   - мінімальний не менше 50 мА;
   - максимальний з урахуванням GSM - модему не більше 1580 мА;
   - потужність споживання - не більше 2,2 Вт.
4. Ступінь захисту корпусу Контролера ФХП від впливу навколишнього середовища - IP30 за ГОСТ 14254.
5. Габарити Контролера ФХП не перевищують 160 мм х 100 мм х 60 мм.
6. Маса контролера не перевищує - 0,5 кг.
7. Термін служби Контролера ФХП - 12 р.

УСТАНОВКА І ОБСЛУГОВУВАННЯ

1. Контролер ФХП виконаний в пластиковому корпусі з кронштейнами для кріплення на DIN - рейку. При цьому контролер повинен бути захищений від прямої дії атмосферних опадів.
2. Фірма надає гарантійне обслуговування Контролера ФХП протягом 24 місяців і сервісне обслуговування протягом всього терміну служби.

Документація

Контролер ФХП. Паспорт

Програмне Забезпечення
Перелік програм-конфігураторів відповідно до застосованого обладнання
(хроматографа та вологоміра) у складі комплексів ФЛОУТЕК-ТМ

FHP_controller – Програма конфігурування Контролера ФХП
