КОМПЛЕКС РЕГУЛЮВАННЯ ПОДАЧІ ПАЛИВНОГО ГАЗУ
В ПІДІГРІВАЧ ПРИРОДНОГО ГАЗУ "ПОЛУМ'Я-04" КОМПЛЕКС КОНТРОЛЮ РІВНЯ РІДИНИ ФЛОУТЕК-ТМ-У

Комплекс регулювання подачі паливного газу в підігрівач
природного газу "ПОЛУМ'Я-04"

- Комплекс "ПОЛУМ'Я-04" на одном з об'єктів
- Вузол контролю і керування

ПРИЗНАЧЕННЯ

      1. Комплекс призначений для автоматичного контролю і керування процесу нагріву природного газу в підігрівачах газу і забезпечує стабілізацію в заданих межах температуру газу, що підігрівається, на виході підігрівача або на виході вузла редукування ГРС.
      2. Комплекс призначено для роботи в режимі цілодобового автоматичного функціонування в якості:
    • автономного пристрою контролю і керування підігрівачем газу;
    • функціональної ланки в системі автоматичного керування технологічним устаткуванням ГРС (САУ ГРС).
      3. Комплекс відрізняється від аналогічних комплексів:
    • плавним регулюванням витрати паливного газу, що подається на пальник;
    • мінімальним енергоспоживанням;
    • електроживленням тільки від джерел живлення постійного струму напругою (24±3) В;
    • можливістю автономної роботи за відсутності живлення від електричної мережі 220 В,
    • застосування вибухозахищених соленоідних приводів електромагнітних клапанів і вимірювальних перетворювачів тиску і температури, які можуть встановлюватися у вибухонебезпечних зонах.
      4. Експлуатація комплексу допускається при температурі навколишнього повітря від мінус 40 до плюс 60 °С.
      5. Комплекс випускається за технічних умов ТУ У 73.1-31283392-009-2004.

ТЕХНІЧНІ ДАНІ

      1. Комплекс забезпечує:
    • вимірювання температури проміжного теплоносія і газу на виході підігрівача або на виході вузла редукування ГРС (згідно замовленню) надмірного тиску газу, що подається на пальники підігрівача (паливний газ) і на пневматичний регулятор подачі паливного газу;
    • прийом і перетворення дискретних сигналів типу "сухий контакт", що поступають від датчиків-реле, встановлених в технологічному обв'язуванні підігрівача для контролю тиску паливного газу, рівня проміжного теплоносія розрідження в камері горіння і прориву трубного пучка;
    • контроль наявності полум'я пальників;
    • автоматичний розжиг, переклад в робочий стан, нормальний і аварійний (при аварійній ситуації в роботі підігрівача) відключення підігрівача згідно заданому алгоритму;
    • підтримка в заданих межах температури газу на виході підігрівача або на виході вузла редукування ГРС (вибір згідно замовленню);
    • прийом команд керування підігрівачем, що поступають за ініціативою оператора ГРС з пульта щита керування підігрівачем газу (далі - пульт керування);
    • зберігання в пам'яті комплексу значень вимірюваних параметрів і повідомлень про події що відбуваються в технологічному процесі нагріву газу, і про дії оператора ГРС при керуванні комплексом з вказівкою дати і часу (з дискретністю 1 с) формування кожного повідомлення;
    • формування і видачу оператору ГРС узагальненого сигналу аварійної сигналізації із запам'ятовуванням першопричини аварії;
    • індикацію на рідкокристалічному індикаторі (РКІ) пульта керування поточних і заданих граничних значень вимірюваних параметрів, причин спрацьовування попереджувальної і аварійної сигналізації, а також причини несправності комплексу;
    • передачу по запиту "верхнього рівня" даних, сформованих комплексом в САУ ГРС або на диспетчерський пункт УМГ (ДП УМГ);
    • включення звукової і світлової сигналізації на ГРС і в будинку оператора.
      2. Верхня межа вимірювань надмірного тиску встановлюється згідно замовленню в діапазоні від 0,1 до 2,0 МПа.
      3. Комплекс забезпечує вимірювання температури в діапазоні від мінус 40 до плюс 100 °С.
      4. Межі приведеної похибки, що допускається, при вимірюваннях надмірного тиску газу складають ±0,15 або ±0,25 % верхньої межі вимірювань.
      5. Межі основної абсолютної, що допускається похибки при вимірюваннях температури складають ±0,5 °С або ±0,75 °С.
      6. Комплекс має стандартний інтерфейс RS232 або RS485, забезпечуючий можливість підключення комплексу до САУ ГРС або ПЕВМ для обміну даними і прочитування інформації.
      7. Комплекс забезпечує електроживлення соленоїдів керування клапанами підігрівача напругою постійного струму (24±3) В.
      8. Електроживлення комплексу здійснюється від джерела живлення постійного струму з номінальною напругою 24 В. Споживана потужність - 50 Вт.
      9. В комплексі модифікації з автономним електроживленням від вбудованого джерела живлення постійного струму типу "тепло - електричний струм" після закінчення розжигу пальників і виходу підігрівача на режим нагріву газу живлення комплексу здійснюється від вказаного вбудованого джерела.
      10. Розмір щита керування не більше - 800х600х260 мм
      11. Середній повний термін служби технічних засобів комплексу - не менше 12 років.

ГАРАНТІЙНЕ ОБСЛУГОВУВАННЯ

      1. Фірма надає гарантійне обслуговування комплексу протягом 24 місяців і сервісне обслуговування протягом всього терміну служби.

Документація

(606 kb)

Комплекс регулювання подачі паливного газу в підігрівач природного газу "ПОЛУМ'Я-04". Настанова з експлуатації

(189 kb)

Комплекс регулювання подачі паливного газу в підігрівач природного газу "ПОЛУМ'Я-04". (Щит керування). Паспорт

Сертифікати

(39 kb)

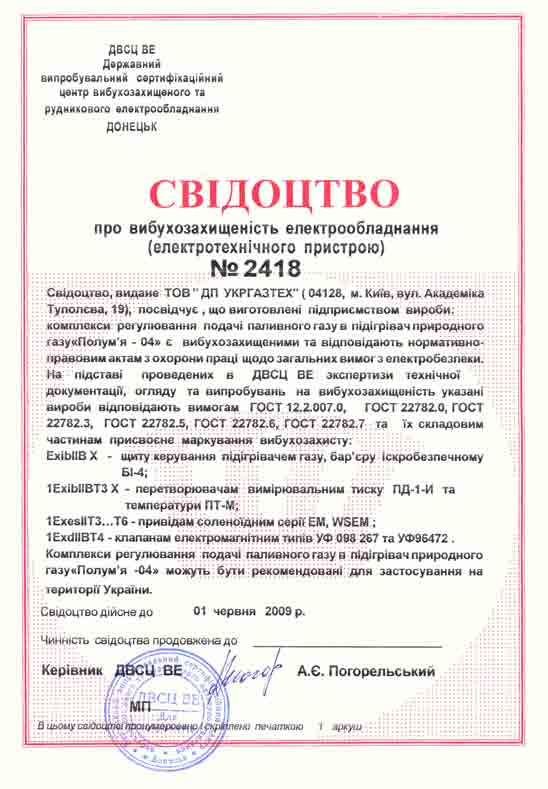

Свідоцтво про вибухозахищеність електроустаткування (по Україні)
