ІМПУЛЬСНІ ДЖЕРЕЛА ЖИВЛЕННЯ "ДЖІ"

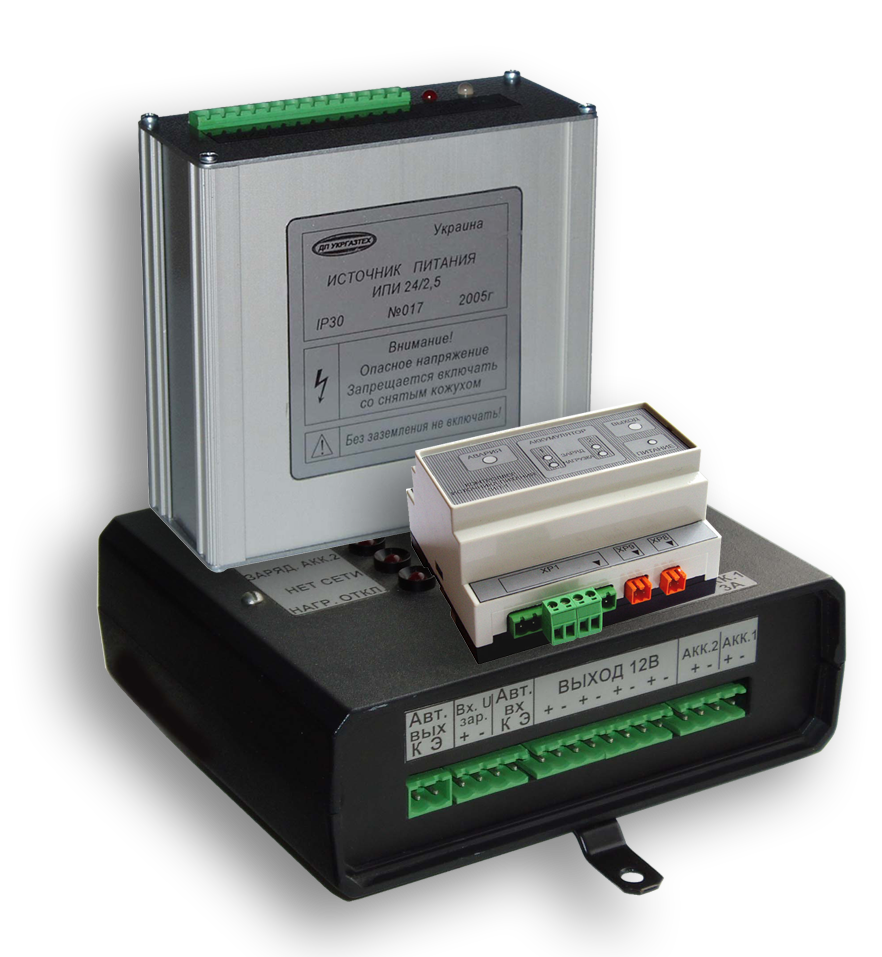

Зовнішній  вигляд  Джерел  Живлення  імпульсних  ДЖІ

ДЖІ 12/3
ДЖІ 24/2,5


ПРИЗНАЧЕННЯ

     1. Джерело живлення ДЖІ 12/3 та ДЖІ 24/2,5 призначені для забезпечення електро- живленням вимірювальних комплексів ФЛОУКОР, ФЛОУТЕК, ФЛОУТЕК-ТМ та інших пристроїв.
   При відключенні мережі змінного струму, або зниженні напруги мережі нижче за норму джерело живлення забезпечує роботу обладнання від резервної акумуляторної батареї (далі АКБ).
    ДЖІ має схему резервування вихідної напруги, схему контролю і діагности стану живлячої мережі і акумулятора, автоматичну схему захисту від глибокого розряду акумулятора, а також забезпечує автоматичний підзаряд резервного акумулятора. ДЖІ автоматично обмежує струм навантаження на фіксованому рівні.
     2. ДЖІ розраховані на роботу з необслуговуваною свинцево-кислотною акумуляторною батареєю (АКБ). Номінальна напруга АКБ - 12 В (25,2 В). Номінальна ємність АКБ - від 12 до 33 А*час. Заряд АКБ забезпечується в "плаваючому" режимі (float charge).
      3. Конструкція ДЖІ забезпечує можливість паралельної роботи двох і більше ДЖІ одного типу на одне навантаження із струмом споживання не більше 6 А. В цьому випадку можливе збільшення ємності АКБ до 55 А/час.

ТЕХНІЧНІ ДАНІ

      1. Технічні характеристики джерел живлення приведені в таблиці.
      2. ДЖІ призначений для експлуатації зовні вибухонебезпечних зон в приміщеннях при темпе- ратурі оточуючого повітря від мінус 40 до плюс 60 °С. Кліматичне виконання - С3 по ГОСТ 12997.
      3. Ступінь захисту корпусу ДЖІ від дій навколишнього середовища - IP30 по ГОСТ 14254.
      4. Середній повний термін служби ДЖІ не менше   -   12 років.

Характеристика
ДЖІ 12/3
ДЖІ 24/2,5
1.   Вхідна напруга мережі змінного струму частотою 45 - 65 Гц
120 - 250 В
2.   Вихідна напруга постійного струму при струмі навантаження, що не перевищує 0,8 від максимального
13,7+0,2В
27,5+0,35В
3.   Максимальний струм навантаження, не більше
3 А
2,5 А
4.   Струм навантаження при роботі в режимі обмеження струму
3 - 3,4 А
2,5 - 2,8 А
5.   Мінімальна вихідна напруга при роботі в режимі обмеження струму, не більше
9 В
18 В
6.   Порогова напруга "Розряд" АКБ
10,8+0,2В
21,6+0,4В
7.   Порогова напруга відключення АКБ
9,8+0,2 В
19,5+0,4 В
8.   КПД при струмі навантаження 0,8 від максимального, не менше
0,7
9.   Власна споживана потужність від мережі за відсутності навантаження, не більше
5 Вт
10.   Власний струм споживання ДЖІ від акумуляторної батареї в активному режимі при відключеній мережі, не більше
25 мА
11.   Власний струм споживання ДЖІ від акумуляторної батареї після аварійного відключення, не більше
0,2 мА
12.   Комутована напруга виходів "Розряд" і "Автоном", не більше
35 В
13.   Комутований струм виходів "Розряд" і "Автоном", не більше
20 мА
14.   Електричний опір ізоляції вхідних силових ланцюгів, не менше
20 МОм
15.   Габаритні розміри джерела живлення, не більше
140 х 140 х 65 мм
16.   Macса джерела живлення, не більше
1 кг

Документація

(219 kb)

Джерела живлення ДЖІ 12/3;   ДЖІ 24/2,5. Паспорт
