( повні характеристики знаходяться в паспорті на пристрій )

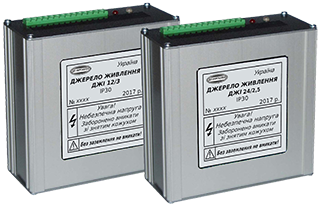

1. Джерело живлення ДЖІ 12/3 та ДЖІ 24/2,5 призначені для забезпечення електроживленням вимірювальних комплексів
ФЛОУКОР, ФЛОУТЕК, ФЛОУТЕК-ТМ, ФЛОУТЕК-ТМ-2-3-4, ФЛОУТЕК-ТМ-2-3-6 та всі інші комплекси та пристрої виробництва ТОВ "ДП УКРГАЗТЕХ".
При відключенні мережі змінного струму, або зниженні напруги мережі нижче за норму
джерело живлення забезпечує роботу обладнання від резервної акумуляторної батареї (далі АКБ).
Джерела живлення ДЖІ мають схему резервування вихідної напруги, схему контролю і діагностики стану живлячої мережі
і акумулятора, автоматичну схему захисту від глибокого розряду акумулятора, а також забезпечують автоматичний підзаряд резервного
акумулятора. ДЖІ автоматично обмежує струм навантаження на фіксованому рівні.
2. ДЖІ розраховані на роботу з необслуговуваною свинцево-кислотною акумуляторною батареєю (АКБ). Номінальна напруга
АКБ - 12 В (25,2 В). Номінальна ємність АКБ - від 12 до 33 А*год. Заряд АКБ забезпечується в "плаваючому" режимі (float charge).
3. Конструкція Джерел живлення ДЖІ забезпечує можливість паралельної роботи двох і більше ДЖІ одного типу на одне навантаження
із струмом споживання не більше 6 А. В цьому випадку можливе збільшення ємності АКБ до 55 А/год.
1. Технічні характеристики джерел живлення приведені в таблиці.
2. Джерело живлення ДЖІ призначені для експлуатації поза вибухонебезпечних зон в приміщеннях при температурі навколишнього повітря
від мінус 40 до плюс 70 °С. Кліматичне виконання - С3 по ГОСТ 12997.
3. Ступінь захисту корпусу ДЖІ від дій навколишнього середовища - IP30 відповідно ГОСТ 14254.
4. Термін служби Джерел живлення ДЖІ не менше - 12 років.
|
|
|
|
| 1. Вхідна напруга мережі змінного струму частотою 45 - 65 Гц |
|
|
| 2. Вихідна напруга постійного струму при струмі навантаження, що не перевищує 0,8 від максимальної |
|
|
| 3. Максимальний струм навантаження, не більше |
|
|
| 4. Струм навантаження при роботі в режимі обмеження струму |
|
|
| 5. Мінімальна вихідна напруга при роботі в режимі обмеження струму, не більше |
|
|
| 6. Порогова напруга "Розряд" АКБ |
|
|
| 7. Порогова напруга відключення АКБ |
|
|
| 8. КПД при струмі навантаження 0,8 від максимального, не менше |
|
|
| 9. Власна споживана потужність від мережі за відсутності навантаження, не більше |
|
|
| 10. Власний струм споживання ДЖІ від акумуляторної батареї в активному режимі при відключеній мережі, не більше |
|
|
| 11. Власний струм споживання ДЖІ від акумуляторної батареї після аварійного відключення, не більше |
|
|
| 12. Комутована напруга виходів "Розряд" і "Автоном", не більше |
|
|
| 13. Комутований струм виходів "Розряд" і "Автоном", не більше |
|
|
| 14. Електричний опір ізоляції вхідних силових ланцюгів, не менше |
|
|
| 15. Габаритні розміри джерела живлення, не більше |
|
|
| 16. Macа джерела живлення, не більше |
|
|
