Ззахист споживачів природного газу від неприпустимих відхилень тиску газу на виході газорозподільної станції (ГРС)
КОМПЛЕКС ЗАХИСТУ І КЕРУВАННЯ РЕДУКУВАННЯМ ГРС   (КУР ГРС)

Зовнішній вигляд Комплексу керування редукуванням ГРС (КУР ГРС)

Щит керування
вузлом редукування

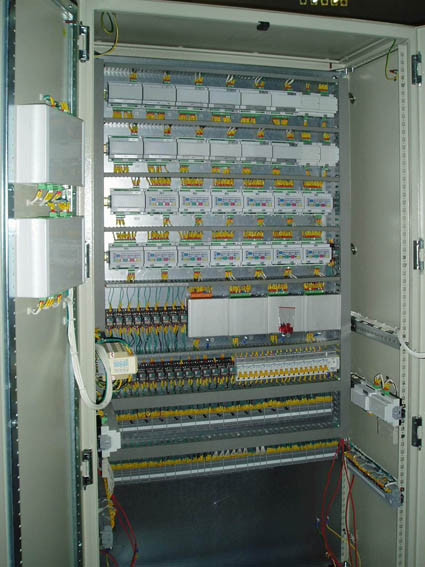

внутрішні вигляд
Щита керування
Установка завдання тиску


ПРИЗНАЧЕННЯ

      1. Комплекс призначений для захисту споживачів природного газу від неприпустимих відхилень тиску газу на виході газорозподільної станції (ГРС) шляхом перемикання ліній редукування при відхиленні тиску від заданих меж, а також для регулювання тиску і обмеження витрати газу на виході вузла редукування.
    2. Комплекс призначено для цілодобового автоматичного функціонування в якості:
- автономного пристрою захисту;
- функціональної ланки в системі керування технологічним устаткуванням ГРС.
     3. Комплекс складається з установки завдання тиску встановлюваної у вибухонебезпечній зоні на організованій ділянці вузла редукування газу, і щита керування вузлом редукування, встановлюваного зовні вибухонебезпечної зони в приміщенні операторної.
      4. Комплекс випускається серійно за технічними умовами ТУ У 73.1-31283392-007-2004.

 Технологічна схема установки на дві інії редукування


ТЕХНІЧНІ ДАНІ

      1. Комплекс забезпечує:
- вимірювання надмірного тиску газу на вході і виході вузла редукування і на виході установки завдання управляючого тиску пневматичним регуляторам тиску;
- контроль положення кранів кожної керованої лінії редукування;
- установку статусу кожної керованої лінії редукування (робоча, резервна відключена або знаходилася в ремонті);
- прийом і перетворення інформації про поточну об'ємну витрату газу через вузол редукування, що поступає від обчислювача об'ємної витрати газу;
- прийом команд керування комплексом і лініями редукування, що поступають по ініціативі оператора ГРС з пульта щита керування вузлом редукування (далі - пульт керування) або з диспетчерського пункту УМГ (ДП УМГ);
- автоматичний захист споживачів від неприпустимих відхилень тиску газу на виході ГРС шляхом управління згідно заданому алгоритму кранами ліній редукування при відхиленні тиску на виході вузла редукування ГРС від заданих меж;
- регулювання тиску а/або обмеження об'ємної витрати газу на виході вузла редукування ГРС шляхом зміни (оператором ГРС, диспетчером УМГ) завдання встановленим на лініях редукування регуляторам тиску;
- зберігання в пам'яті комплексу значень вимірюваних параметрів і повідомлень про події, що відбуваються в технологічному процесі редукування газу, і про дії оператора ГРС і диспетчера УМГ при управлінні комплексом;
- видачу оператору ГРС сигналів попереджувальної і аварійної сигналізації;
- індикацію на рідкокристалічному індикаторі (РКІ) пульта керування поточних і заданих граничних значень вимірюваного тиску, причин спрацьовування попереджувальної і аварійної сигналізації, а також причини несправності комплексу;
- передачу по запиту "верхнього рівня" даних, сформованих комплексом, в САУ ГРС або на ДП УМГ;
- включення звукової і світлової сигналізації на ГРС і в будинку оператора.
      2. Максимальна кількість контрольованих і керованих ліній редукування газу .................. - 8.
      3. Кількість каналів вимірювання надмірного тиску ...................... - 3.
Верхня межа вимірювань встановлюється в діапазоні ........................ - від 100 до 10 000 кПа.
    4. Межі приведеної похибки, що допускається, при вимірюваннях надмірного тиску газу скла- дають ± 0,10; ± 0,15 або ± 0,25 % верхньої межі вимірювань.
   5. Комплекс забезпечує електроживлення соленоїдів керування кранами ліній редукування напругою постійного струму (24±3) або (110±5) В.
      6. Електроживлення комплексу:
- основне : - від мережі змінного струму напругою від 160 до 250 В і частотою (50+1) Гц.
   Споживана потужність ........................................................................ - 50 ВА;
- резервне : - від джерела електроживлення постійного струму (акумуляторної батареї) з номінальною напругою 24 В.
    Споживана потужність ....................................................................... - 5 Вт.
При відключенні електричної мережі 220 В комплекс продовжує повноцінно функціонувати протягом 24 год. При цьому забезпечується збереження вимірювальної інформації і нормальна робота комплексу з можливістю до 30 перестановок кранів, при потужності споживання одним соленоїдом керування крана до 30 Вт.
     7. Експлуатація комплексу допускається при температурі навколишнього повітря від мінус 40 до плюс 60 °С.
     8. Термін служби технічних засобів комплексу - не менше 10 років.


В комплект поставки "КУР ГРС" входять :

Наименование приборов
Количество (шт.)
1.   Щит керування вузлом редукування (в составі :)
1
   -    Контролер "МЕГАС"
1
   -    Контролер керування силовий "КУС-4"
1
   -    Контролер керування краном "мКУК"
від 2 до 8
   -    Бар'єр іскробезпечний "БІ-4"
1
   -    Бар'єр іскробезпечний "БІ-3"
1
   -    Джерело живлення "ДЖІ 12/3" (з акумулятором)
1
   -    Перетворювач "ВПН 24/12"
2
   -    Перетворювач "ВПН 110"
1
2.    Перетворювач тиску вимірювальний "ПД-1-И"
2
3.    Пристрій паралельного доступу "АРБІТР"
1
4.   Установка завдання тиску (в складі :)
1
   -    Ресивер з блоком керування
1
   -    Фільр газу
2
   -    Дросель газу
2
   -    Запобіжний клапан
1
   -    Клапан електромагнітний з соленоїдним приводом
2
   -    Перетворювач тиску вимірювальний "ПД-1-И"
1

УСТАНОВКА І ОБСЛУГОВУВАННЯ

   1. Фірма надає гарантійне обслуговування комплексу протягом 18 місяців і сервісне обслуговування протягом всього терміну служби.


Документація

(615 kb)

Комплекс керування редукуванням КУР ГРС. Настанова з експлуатації

(220 kb)

Комплекс керування редукуванням КУР ГРС. Паспорт

Сертифікати

(37,8 kb)

Дозвіл "Держгірпромнагляду" України на продовження експлуатації об'єкта

(161 kb)

Свідоцтво про вибухозахищеність електрообладнання

(44 kb)

Дозвіл Федеральної служби по технологічному нагляду (по Росії)

(42 kb)

Свідоцтво про вибухозахищеність електрообладнання (по Росії)
