ПЕРЕТВОРЮВАЧІ ТИСКУ ВИМІРЮВАЛЬНІ ПД-1

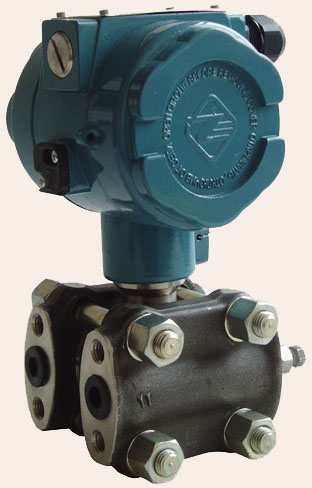

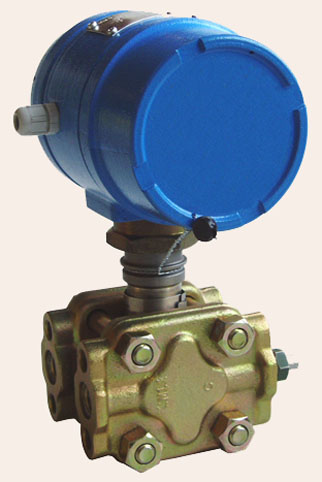

Зовнішній вигляд і габаритні розміри перетворювачів тиску ПД-1

ПД-1-А;   ПД-1-И;
ПД-1-Д

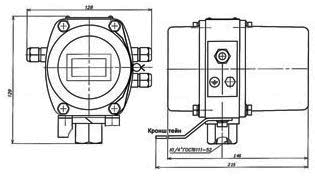

Габаритні розміри перетворювачів тиску ПД-1

Габаритні розміри ПД-1М
Габаритні розміри ПД-1

ПД-1-ДА, ПД-1-ДИ
(здвоєні)
ПД-1-Д;


Габаритні розміри здвоєних перетворювачів та диференціального тиску ПД-1-Д

Габаритні розміри ПД-1М-Д
Габаритні розміри ПД-1М-Д

ПРИЗНАЧЕННЯ

   1. Перетворювачі тиску вимірювальні ПД-1 (датчики тиску) є засобом вимірювальної техніки і призначені для перетворень в електричний цифровий (кодовий) сигнал абсолютного, надлишкового або диференціального тиску газів і рідин неагресивних до матеріалу камер вимірювального блоку перетворювача.
    2. Перетворювачі тиску ПД-1 забезпечують вимірювання тиску (або у спеціальному варианті виконання - рівня рідкого середовища) і можуть використовуватися для контролю і регулювання технологічних процесів в різних галузях помисловості, в складі вимірювальних систем, в тому числі в пристроях перетворення об’єму газу.
     3. Перетворювачі відповідають Технічного регламенту законодавчо регульованих засобів вимірювальної техніки (затвердженому Постановою КМУ від 13 січня 2016 р. № 94).
      4. Перетворювач виготовляється в таких модифікаціях:
а) за конструктивним виконанням:
    • Перетворювач ПД-1 ;
    • Перетворювач з індикатором ПД-1Н;
    • Перетворювач малогабаритний ПД-1М;
    • Перетворювач малогабаритний з індикатором ПД-1МН;
б) за видами перетворюваного тиску:
    • Перетворювачі абсолютного тиску ПД-1-А, ПД-1Н-А, ПД-1М-А, ПД-1МН-А;
    • Перетворювачі надлишкового тиску ПД-1-И, ПД-1Н-И, ПД-1М-И, ПД-1МН-И;
    • Перетворювачі диференціального тиску ПД-1-Д, ПД-1М-Д;
    • Перетворювачі абсолютного і диференціального тиску ПД-1-ДA;
    • Перетворювачі надлишкового і диференціального тиску ПД-1-ДИ;
     5. Перетворювачі відносяться до групи інтелектуальних мікропроцесорних польових приладів вибухо- захищеного і вібростійкого виконання, призначених для інформаційного зв'язку з іншими виробами.
    6. Перетворювачі мають маркіровку вибухозахисту 1ExibIIBT3 X і можуть експлуатуватися у вибухо- небезпечних зонах відкритих промислових майданчиків і приміщень, де можливе утворення вибухо- небезпечних сумішей категорій IIА і IIВ.
     7. Експлуатація перетворювачів допускається при температурі навколишнього повітря від мінус 40 до плюс 60 °С.
     8. Перетворювачі внесено в Державний реєстр засобів вимірювальної техніки, допущених до застосу- вання в Україні, реєстраційний № У1193-08, і в Російській Федерації, реєстраційний № 22946-02.
      9. Перетворювачі випускаються серійно за технічних умов ТУ У 30265715.002-99.


ТЕХНІЧНІ ДАНІ

      1. Верхні межі вимірювань перетворювачів встановлюються за замовленням в діапазоні:
- при вимірюваннях абсолютного тиску ......................................... - від 100 кПа до 10,0 МПа;
- при вимірюваннях надмірного тиску ............................................ - від 6,0 кПа до 10,0 МПа;
- при вимірюваннях диференціального тиску ................................. - від 1,0 до 250 кПа.
      2. Параметри електричного вихідного сигналу перетворювачів відповідають:
    • ПД-1 x-xx-С1 - з кодовим цифровим сигналом стандарту Bell202 (протоколу HART) ;
    • ПД-1 x-xx-С2 - з кодовим цифровим сигналом інтерфейсу PLI (Power Line Interface) ;
    • ПД-1 x-xx-С3 - з кодовим цифровим сигналом інтерфейсу RS485 (стандарту: ANSI TIA/EIA-485-A:1998).
      3. Межі основної похибки, наведеної до діапазону перетворень тиску:
- ±0,025; ±0,05; ±0,075; ±0,1; ±0,15; ±0,2%;
- при вимірах і перетвореннях в кодовий вихідний сигнал абсолютного, надлишкового та диференціального тиску складають ±0,075; ±0,1; ±0,15 або ±0,25 %.
   4. Електричне живлення перетворювачів здійснюється від зовнішнього джерела постійного струму з наступними технічними характеристиками (в залежності від модифікації перетворювача):
    • для перетворювача з цифровим сигналом інтерфейсу HART - від 8 до 27 В;
    • для перетворювача з цифровим сигналом інтерфейсу PLI - від 9 до 14 В;
    • для перетворювача з цифровим сигналом інтерфейсу RS485 - від 3,3 до 14 В;
      5. Потужність, споживана перетворювачем, не перевищує:
    • для перетворювача з цифровим сигналом протоколу HART - 0,75 Вт;
    • для перетворювача з цифровим сигналом інтерфейсу PLI - 0,1 Вт;
    • для перетворювача з цифровим сигналом інтерфейсу RS485 - 0,75 Вт;
      6. Габаритні та приєднувальні розміри вимірювальних перетворювачів ПД-1 не перевищують приведе- них на чертежу.
      7. Маса вимірювальних перетворювачів :
    • для перетворювачів ПД-1, ПД-1Н - 2,5 кг;
    • для перетворювачів малогабаритного виконання ПД-1М, ПД-1МН - 1 кг;
      8. Термін служби перетворювачів - не менше 12 років.


РОЗМІЩЕННЯ, КАЛІБРУВАННЯ І ГАРАНТІЙНЕ ОБСЛУГОВУВАННЯ

     1. Перетворювач ПД-1 може розміщуватися як на відкритому повітрі, так і в приміщенні. При цьому допускається розміщення його у вибухонебезпечній зоні.
      2. Фірма забезпечує калібрування перетворювачів і здачу їх представникам контрольних метрологічних служб. Періодичність атестації (проведення періодичних випробувань) перетворювачів ПД-1 - один раз в два роки.
     3. Фірма надає гарантійне обслуговування перетворювача тиску ПД-1 протягом 18 місяців з моменту введення в експлуатацію і сервісне обслуговування протягом всього терміну служби.


Документація

(879 kb)

Перетворювач тиску вимірювальний ПД-1. Паспорт

Сертифікати

(443 kb)

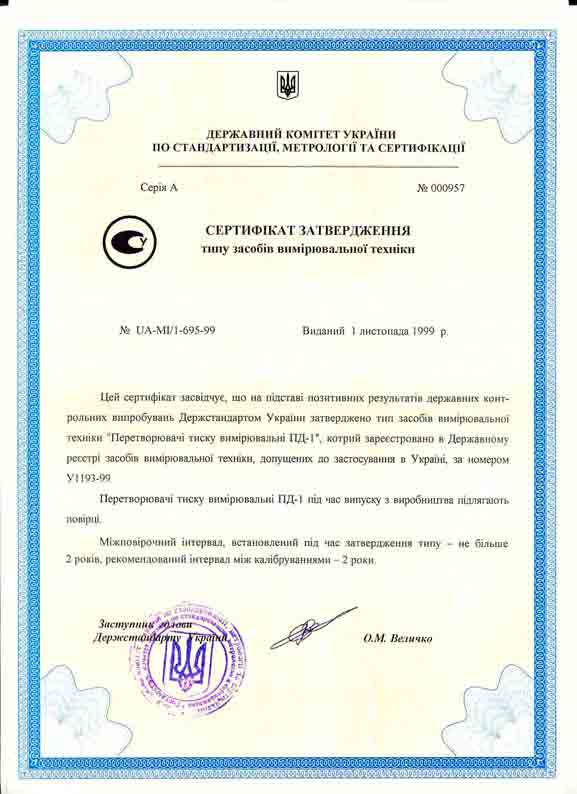

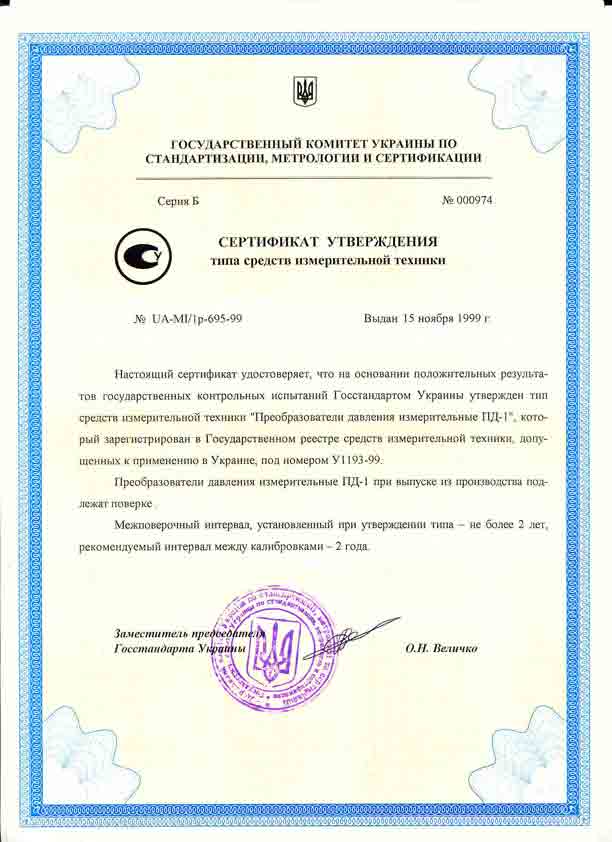

Сертифікат перевірки типу. Перетворювач ПД-1.

(1697 kb)

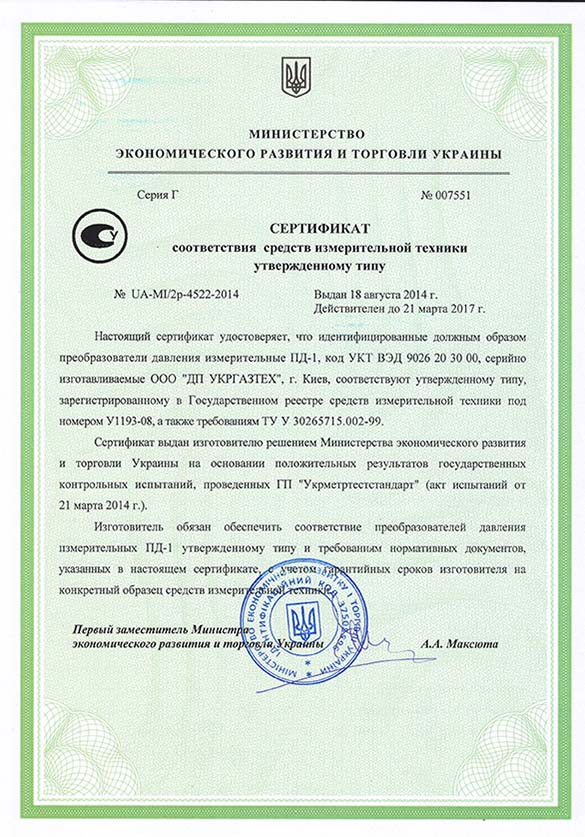

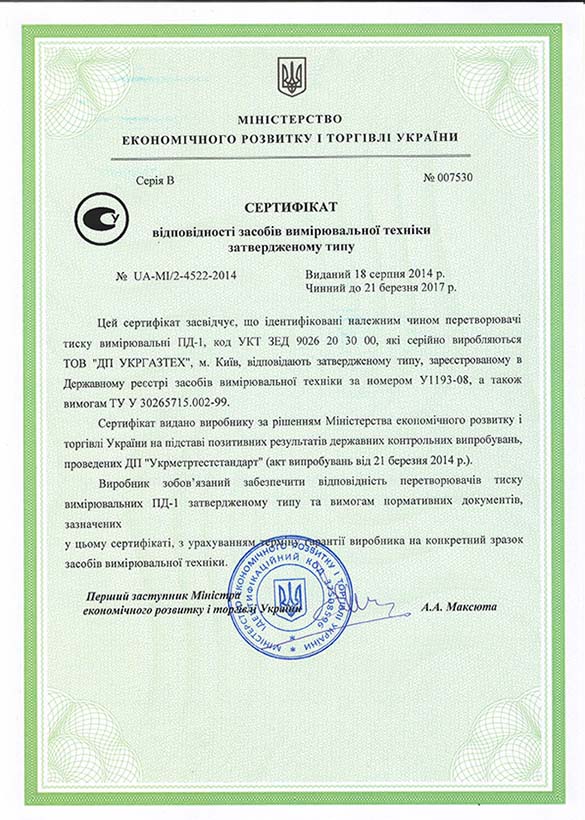

Сертифікат експертизи типу. Перетворювачі ПД-1

(2418 kb)

Повідомлення про схвалення системи управління якістю

(53 kb)

Сертифікат відповідності вибухозахищеності електроустаткування.

(56 kb)

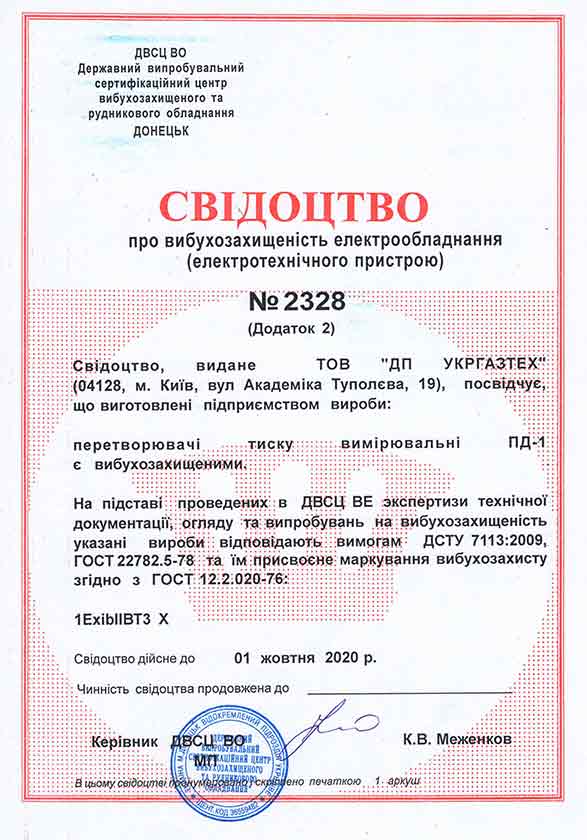

Свідоцтво про вибухозахищеність електрообладнання.

(39 kb)

Свідоцтво про вибухозахищеність електроустаткування (по РФ)

(40 kb)

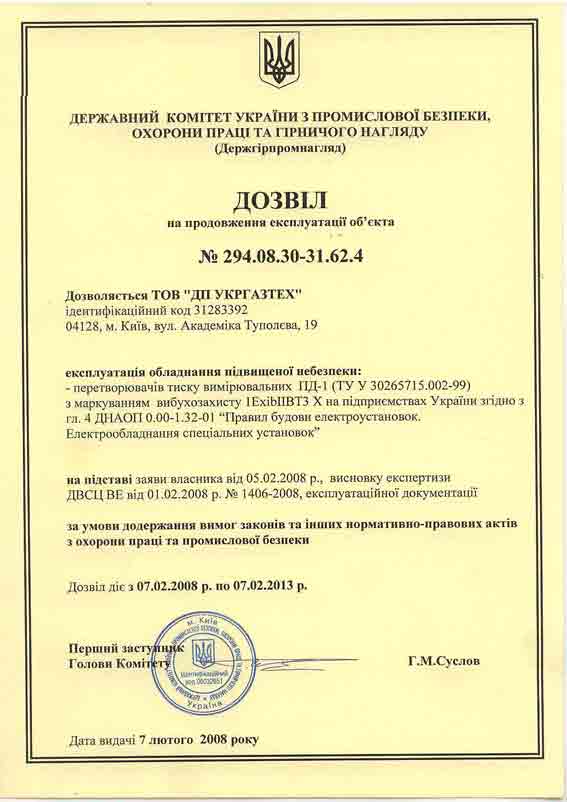

Дозвіл Федеральної служби по технологічному нагляду (по РФ)

(34 kb)

Сертифікат про затвердження типу засобів вимірювань (по РФ)

(183,7 kb)

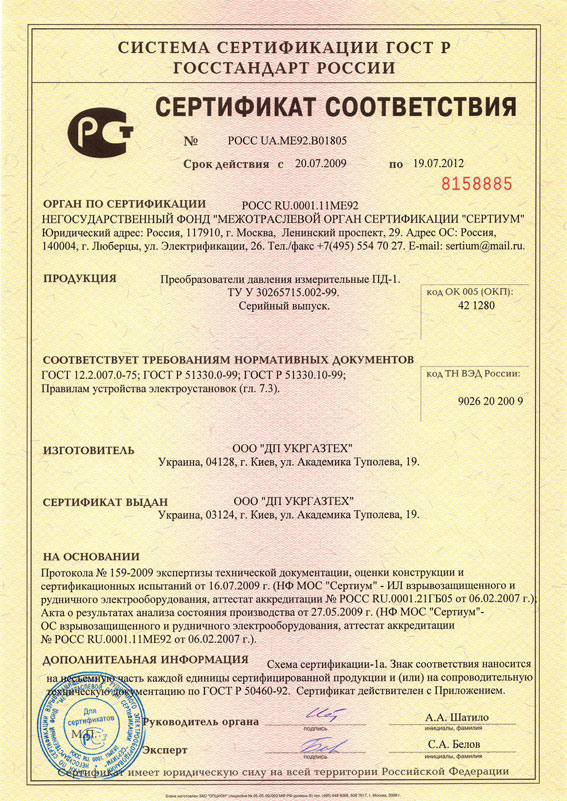

Сертифікат відповідності (по РФ)
