Обчислювачі витрати ВР-2 та Перетворювачі-коректори ПК-В для побудови вимірювальних комплексів "ФЛОУТЕК-ТМ" різних модифікацій . . .

ОБЧИСЛЮВАЧ ОБ'ЄМНИХ І МАСОВИХ ВИТРАТ  ВР-2  і  коректори  ПК-В
ВИМІРЮВАЛЬНИХ КОМПЛЕКСІВ ФЛОУТЕК-ТМ

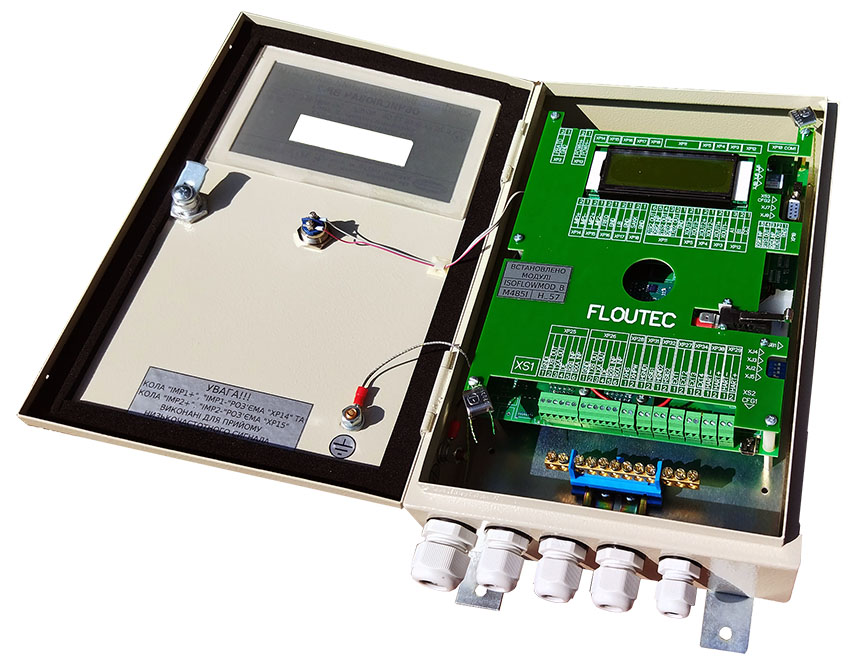

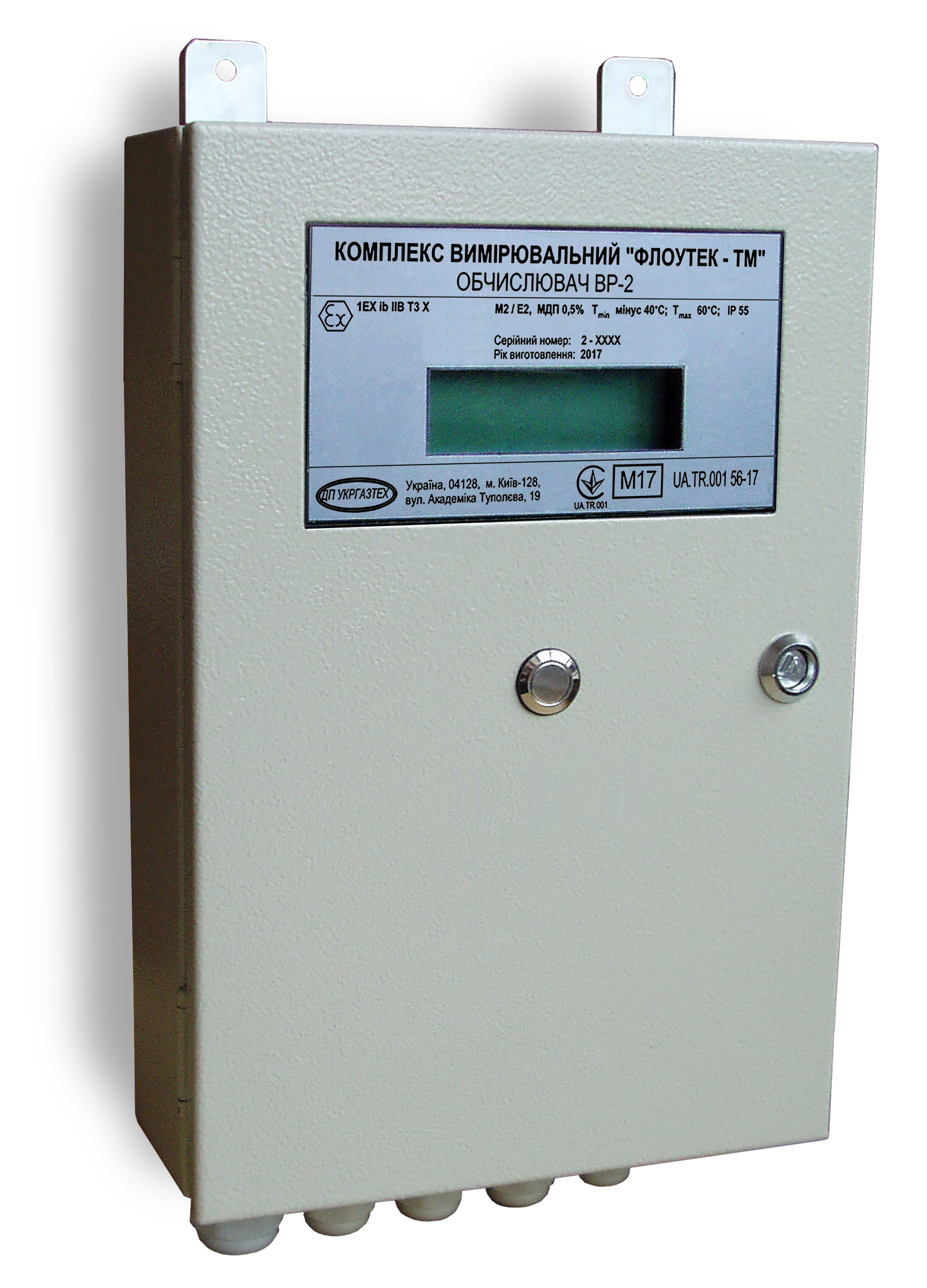

I.  Зовнішній вигляд Обчислювача витрати  ВР-2



II.  Зовнішній вигляд Перетворювачів-коректорів-обчислювачів  ПК-В

ПК-В1,   ПК-В3
ПК-В2

ПРИЗНАЧЕННЯ

   1. Обчислювачі об'ємних і масових витрат ВР-2 і Перетворювачі-коректори-обчислювачі ПК-В призначені для побудови вимірювальних комплексів, загальним маркуванням ФЛОУТЕК-ТМ-1 і ФЛОУТЕК-ТМ-2, та обчислення об'ємної витрати і об'єму газу, що пройшов через вимірювальний трубопровід за заданий період часу, з приведенням об'ємної витрати і об'єму газу до стандартних (нормальних) умов за ГОСТ 2939-63.
    - Обчислювач ВР-2 забезпечує вимір обсягів газу за трьома вимірювальними трубопроводами в різних варіантах застосованих вимірювальних перетворювачів (датчиків).
    - Коректори ПК-В забезпечують вимір обсягів газу за одним вимірювальним трубопроводом.
    Обсислювач ВР-2 та Перетворювачі–коректори ПК-В є засобом виміру.
     2. Обчислювач ВР-2 та Перетворювачі-коректори ПК-В відповiдають Технічному регламенту засобів вимірювальної техніки затвердженому Постановою КМУ № 163 від 24.02.2016 р.
     3. Корпуси Обчислювача ВР-2 та Коректорів ПК-В металеві, вибухозахищеного виконання з маркуванням вибухозахисту 1ExibIIBT3 X і можуть встановлюватися у вибухонебезпечних зонах відповідно до вимог нормативних документів, що регламентують застосування електро- обладнання у вибухонебезпечних зонах, та з обов'язковим їх пломбуванням виробником.
   4. Живлення Обчислювача ВР-2 та Коректорів ПК-В здійснюється від зовнішнього джерела живлення постійного струму. За відсутності основного живлення дані в пам'яті обчислювача зберігаються за допомогої запасної літієвої батареї, місткість якої достатня для того, щоб не міняти батарею за час їх служби.
   Батарея забезпечує режим збереження терміном до 1 000 годин без підключення основного живлення.


ОСНОВНІ ТЕХНІЧНІ ДАНІ

      1. Комплекси ФЛОУТЕК-ТМ-1 і ФЛОУТЕК-ТМ-2 можуть застосовуватися для обліку, в тому числі комерційного обліку, газу на промислових об'єктах, у тому числі на об'єктах газової, нафтогазовидобувної, нафтопереробної і нафтохімічної промисловості, на об'єктах комунального господарства, а також у складі автоматизованих систем комерційного обліку. Об'єктами є, зокрема, вузли виміру поточних параметрів газовимірювальних пунктів, газорозподільних станцій (ГРС), компресорних станцій магістральних газопроводів, газорозподільчих пунктів і т.д.
      2. Межі допускаємої відносної похибки комплексів при вимірюваннях об'ємної (масової) витрати і об'єму (маси) середовища (без урахування методичних похибок при використовуванні стандартного звужуючого пристрою або усереднюючої напірної трубки) складають (залежно від похибки вимірювальних перетворювачів температури тиску, диференціального тиску і густини і діапазонів зміни тиску і перепаду тиску середовища на вказаних пристроях) - не гірше ±0,5 %.
      3. Обсяг записів даних, що зберігаються в пам'яті Обчислювача ВР-2 та Коректорів ПК-В:
    - добових даних .............. - за шість останніх місяців
    - погодинних даних ........ - за два останніх місяці
    - оперативних даних ...... - не менше 3600 записів
    4. Експлуатація Обчислювача ВР-2 та Коректорів ПК-В допускається при температурі навколишнього повітря від мінус 40 до плюс 60 °С.
      5. Електричне живлення здійснюється напругою постійного струму ..... - від 8 до 15 В
      6. Потужність, споживана пристроями:
      - Обчислювачем ВР-2 (без перетворювачів) ....... - не більше 0,65 Вт
      - Коректорами ПК-В .............................................. - не більше 1,25 Вт
      7. Габаритні розміри пристроїв не перевищують:
    Обчислювача ВР-2 .................................................. - 210 х 360 х 100 мм
    Коректорів ПК-В:
    - моделі ПК-В1 ........................................................ - 137 мм х 138 мм х 161 мм
    - моделі ПК-В2 ........................................................ - 120 мм х237 мм х228 мм
      8. Маса пристроїв не більше:
      - Обчислювача ВР-2 .............................................. - 3,2 кг
      - Коректорів .......................................................... - 2,5 кг
      9. Термін служби .................................................. - не менше 12 років


В КОМПЛЕКТ ПОСТАВКИ КОМПЛЕКСІВ ФЛОУТЕК-ТМ ВХОДЯТЬ
(найбільш поширені варіанти постачання Комплексів):

I    -     на базі здвоєних вимірювальних перетворювачів тиску ПД-1-ДА  (ПД-1-ДИ)
за діафрагменим методом виміру  у складі *
Найменування приладів
Для однієї
труби (шт.)
Для двох
труб (шт.)
Для трьох
труб (шт.)
1.   Обчислювач витрати  ВР-2
1
1
1
2.   Перетворювач абсолютного (або надлишкового) і
       диференціального тиску ПД-1-ДА (або ПД-1-ДИ)
1
2
3
3.   Перетворювач температури  ПТ-Д
1
2
3
4.   Бар'єр іскробезпечний  БІ-7
1
1
1
5.   Джерело живлення  ДЖІ 12/3 (з акумулятором)
1
1
1
   * - маркування комплексів при замовленні: (труба = канал)
одноканального: - ФЛОУТЕК-ТМ-1-1-2,    двоканального: - ФЛОУТЕК-ТМ-1-11-22,
трьохканального: - ФЛОУТЕК-ТМ-1-111-222

II    -    на базі комплекту вимірювальних перетворювачів (тиску, перепаду тиску, температури)
за діафрагменим методом виміру  у складі *
Найменування приладів
Для однієї
труби (шт.)
Для двох
труб (шт.)
1.   Обчислювач витрати  ВР-2
1
1
2.   Перетворювач тиску ПД-1-А (ПД-1-И)
1
2
3.   Перетворювач диференціального тиску ПД-1-Д
1
2
4.   Перетворювач температури ПТ-П (ПТ-М)
1
2
5.   Бар'єр іскробезпечний БІ-7
1
1
6.   Джерело живлення ДЖІ 12/3 (з акумулятором)
1
1
   * - маркування комплексів при замовленні: (труба = канал)
одноканального: - ФЛОУТЕК-ТМ-1-1-1,    двоканального: - ФЛОУТЕК-ТМ-1-11-11:


III - На базі Перетворювача-Коректора - обчислювача ПК-В2 за діафрагменим методом виміру
за маркуванням комплексу ФЛОКТЕК-ТМ-2-1-2  у складі
Найменування приладів
Кількість (шт.)
1.   Перетворювач-коректор - обчислювач  ПК-В2
1
2.   Бар'єр іскробезпечний БІ-7
1
3.   Перетворювач температури ПТ-Д
1
4.   Джерело живлення ДЖІ 12/3 (з акумулятором)
1

IV  -  На базі Перетворювача-Коректора ПК-В1 за допомогою лічильника або витратоміра
за маркуванням комплексу ФЛОУТЕК-ТМ-2-3-4  у складі
Найменування приладів
Кількість (шт.)
1.   Перетворювач-коректор-обчислювач ПК-В1
1
2.   Бар'єр іскробезпечний БІ-7
1
3.   Перетворювач температури ПТ
1
4.   Джерело живлення ДЖІ 12/3 (з акумулятором)
1


Вариант шафи з розміщеним обладнанням
комплексу ФЛОУТЕК-ТМ на базі вимірювальних перетворювачів ( за вариантів І та ІІ )
Шафа з обладнанням
вимірювального комплексу ФЛОУТЕК-ТМ-3-4
