ОБЧИСЛЮВАЧІ,   ПЕРЕТВОРЮВАЧІ-КОРЕКТОРИ - ОБЧИСЛЮВАЧІ
ВИМІРЮВАЛЬНИХ   КОМПЛЕКСІВ   ФЛОУТЕК-ТМ
( = загальний огляд = )


Сертифікат перевірки типу
вимірювальних комплексів ФЛОУТЕК-ТМ

Свідоцтва, сертифікати, дозволи
Свідоцтва, сертифікати, дозволи

Загальна схема вибору комплексів "ФЛОУТЕК-ТМ"




I.   Зовнішній вигляд обчислювачів для комплексів   ФЛОУТЕК-ТМ:

обчислювач витрати ВР-2
комплексів ФЛОУТЕК-ТМ
перетворювач-коректор - обчислювач ПК-В2
перетворювач - коректор ПК-В1
комплексу ФЛОУТЕК-ТМ-2-3-4
Обчислювач об'ємних і масових витрат ВР-2 вимірювального комплексу ФЛОУТЕК-ТМ

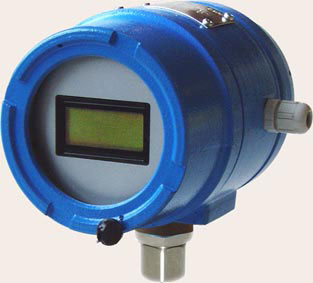

Перетворювач-коректор - обчислювач ПК-В2
Перетворювач-коректор ПК-В1 вимірювального комплексу ФЛОУТЕК-ТМ-2-3-4


II.   Зовнішній вигляд обчислювачів комплексів ФЛОУТЕК-ТМ
( з автономним живленням )

комплекс ФЛОУТЕК-ТМ-1-5
комплекс ФЛОУТЕК-ТМ-3-6
комплекс ФЛОУТЕК-ТМ-3-6-Т
Перетворювач-коректор ПК-3 вимірювального комплексу ФЛОУТЕК-ТМ-1-5
Перетворювач-коректор ПК-3 вимірювального комплексу ФЛОУТЕК-ТМ-3-6
Перетворювач-коректор ПК-3-Т вимірювального комплексу ФЛОУТЕК-ТМ-3-6-Т

ПРИЗНАЧЕННЯ

      1. Комплекси призначені для комерційного обліку газів або неагресивних рідин, в тому числі горючих природних газів, газоконденсату і води шляхом вимірювань об'ємної (масової) витрати і об'єму (маси) середовища, що протікає поодинці, двом або трьом трубопроводам.
    2. Комплекси модифікацій ФЛОУТЕК-ТМ-1 і ФЛОУТЕК-ТМ-2 використовуються для вимірю- вань витрати за методом змінного перепаду тиску на стандартному звужуючому пристрої або на усереднюючій напірній трубці (ФЛОУТЕК-ТМ-2).
    До складу комплексів входять обчислювач об'ємної (масової) витрати ВР-2 і цифрові вимірювальні перетворювачі ПД-1-ДА (ПД-1-ДИ) (стара назва ПМ-3Н) або комплект цифрових вимірювальних перетворювачів температури ПТ-Д (ПТ-П), тиску ПД-1-А (И), диференціального тиску ПД-1-Д та додатково підключений густиномір.
    Комплекси ФЛОУТЕК-ТМ-2-3-4 виконуються на базі перетворювача-коректора - обчислювача ПК-В1, який об'єднує в одній конструкції обчислювач, перетворювач тиску ПД-1-А (ПД-1-И) і додатково підключений перетворювач температури ПТ-Д (ПТ-П).
    Комплекси модифікацій ФЛОУТЕК-ТМ-3 і ФЛОУТЕК-ТМ-4 використовуються для вимірювань витрати або об'єму (маси) середовища за допомогою лічильників (витратомірів-лічильників), у тому числі ротаційних і турбінних лічильників (ФЛОУТЕК-ТМ-3, або витратомірів, у тому числі кориолісових ультразвукових і вихрових витратомірів (ФЛОУТЕК-ТМ-4).
      3. Комплекси забезпечують:
   • спільну роботу з автоматичним газовим потоковим хроматографом для використування при розрахунках об'ємної витрати даних про поточний склад газу;
   • обмін інформації з ПЕОМ «верхнього рівня» по телефонному комутованому каналу виділеної двохдротяної лінії, чотирьохдротяної лінії гучно-мовного зв'язку або по радіоканалу з використанням діючих систем GSM, супутникового і транкінгового радіозв'язку;
   • друк добових і місячних звітів (по запиту користувача).
      4. Комплекси можуть встановлюватися у вибухонебезпечних зонах відкритих промислових майданчиків і приміщень, де можливе утворення вибухонебезпечних сумішей і мають марковання вибухозахисту 1ExibIIBT3 Х .
      5. Експлуатація комплексів допускається при температурі навколишнього повітря від мінус 40 до плюс 60 °С.
      6. Термін служби комплексів - не менше 10 років.
      7. Міжперевірочний інтервал (періодичні випробування) комплексів - один раз в два роки.
    8. Комплекси внесені в Державний реєстр засобів вимірювальної техніки, допущених до застосування в Україні, реєстраційний № У1446-01.

ТЕХНІЧНІ ДАНІ

      1. Межі відносної похибки комплексів модифікацій ФЛОУТЕК-ТМ-1 і ФЛОУТЕК-ТМ-2 при вимірюваннях об'ємної (масової) витрати і об'єму (маси) середовища (без урахування методичної похибки стандартного звужуючого пристрою або усереднюючої напірної трубки та залежно від похибки вимірювальних перетворювачів температури, тиску, диференціального тиску і густини, і діапазонів зміни тиску і перепаду тиску середовища на вказаних пристроях) складають від ±0,3 до ±1,9 %.
   Межі відносної похибки комплексів модифікацій ФЛОУТЕК-ТМ-3, ФЛОУТЕК-ТМ-4 при вимірюваннях об'ємної (масової) витрати і об'єму (маси) середовища (без урахування похибки лічильника або витратоміра) складають від ±0,3 до ±0,5 % (залежно від похибки вимірювальних перетворювачів температури, тиску, густини і діапазону зміни тиску середовища).
      2. Межі допустимої основної зведеної похибки при вимірах абсолютного, надлишкового і диференціального тиску складають: ±0,075; ±0,10; ±0,15 або ±0,25% верхньої межі вимірювань.
      3. Межі абсолютної похибки комплексів, що допускається при вимірюваннях температури складають   ± 0,5 °С або ± 0,75 °С.
    4. Комплекси забезпечують установку (за замовленням) верхніх меж вимірювань в діапазоні:
   • для абсолютного тиску ............................................................ - від 160 кПа до 16 МПа;
   • для надлишкового тиску .......................................................... - від 60 кПа до 25 МПа;
   • для диференціального тиску ................................................... - від 1,0 до 256 кПа;
      5. Діапазон вимірювань температури ...................................... - від мінус 40 до плюс 100 °С.
   6. Максимальний період часу, за який в пам'яті Обчислювача ВР-2 та перетворювачів-коректорів - обчислювачів ПК-В1 і ПК-В2 зберігаються записи по кожному трубопроводу:
   • добові дані ................................................................................ - шість останніх місяців
   • погодинні дані .......................................................................... - два останні місяці
   • оперативні дані ......................................................................... - 3600 записів.
   • повідомлення про аварійні і позаштатні ситуації .................... - 1000 записів
   • втручання ................................................................................. - 1000 записів.
   Обчислювач ВР-2 (плата Обчислювача ВР-2) оснащений картою пам'яті, призначеної для зберігання миттєвих (циклових) даних за останні 60 діб. На карті зберігаються постійно оновлювані три файли, в які записуються миттєві значення тиску, диференціального тиску (або збільшення об’єму при робочих умовах), температури, витрати, СО2, N2, густини газу, станом обчислення за циклом 1 секунда.
   При необхідності карта може бути вийнята з Обчислювача ВР-2 для зчитування інформації на ПЕОМ. Для цієї процедури необхідно використовувати програму ConCor.
      7. Електричне живлення комплексів здійснюється від мережі змінного струму напругою від 160 до 250 В і частотою (50±1) Гц. Комплекси мають резервне джерело живлення постійного струму (акумулятор) номінальною напругою 12 В, який забезпечує збереження вимірювальної інформації і нормальну роботу комплексів не менше 100 год.
      8. Потужність, споживана комплексами, не перевищує:
   • при живленні від мережі змінного струму напругою 220 В і частотою 50Гц - 14 ВА;
   • при автономному живленні від акумулятора номінальною напругою 12В - 1,7 Вт.
      9. Термін служби комплексів - не менше 12 років.
